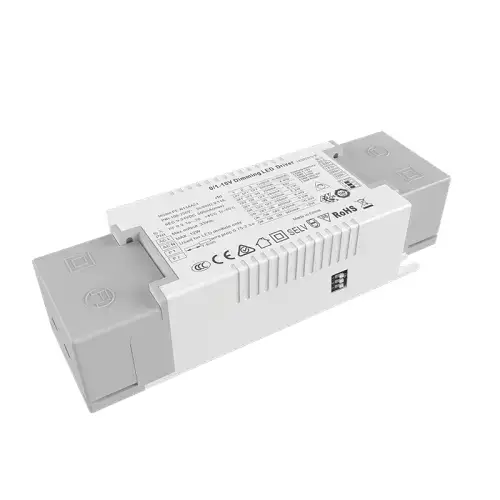

10W स्थिर वर्तमान 0/1-10V CCT डिम करण्यायोग्य एलईडी ड्रायव्हर

स्टारवेल कारखान्याच्या उच्च दर्जाच्या 10W कॉन्स्टंट करंट 0/1-10V CCT Dimmable LED ड्रायव्हरमध्ये दोन चॅनल सिग्नल नियंत्रण आहे, ब्राइटनेस नियंत्रित करण्यासाठी एक चॅनेल 0/1-10v आहे, रंग तापमान नियंत्रित करण्यासाठी दुसरे चॅनेल 0/1-10v आहे, CPU मंद वक्र नियंत्रण वारंवारता नियंत्रित करते आणि मिक्स कंट्रोल.

चौकशी पाठवा

व्यावसायिक निर्माता म्हणून, Starwell तुम्हाला उच्च दर्जाचा 10W Constant Current 0/1-10V CCT Dimmable LED ड्राइव्हर प्रदान करू इच्छितो. ब्राइटनेसची व्हिज्युअल समज प्राप्त करण्यासाठी, वापरलेला कच्चा माल प्रथम-लाइन ब्रँड, आयात केलेली चिप अल्ट्रा डीप डिमिंग डिझाइन, बाजारात विविध प्रकारच्या बुद्धिमान डिमिंग सिस्टमशी जुळणारे रंग तापमानाचे अचूक नियंत्रण, अल्ट्रा स्मॉल साइज डिझाइन (जर सिस्टम मिश्रित रंग तापमान मोड असेल तर ब्राइटनेसच्या दोन चॅनेलसह, त्याच वेळी प्रोग्राम समायोजित करण्यासाठी समान वेळ समायोजित करणे आवश्यक आहे).

तपशील

मॉडेल		PE-FN10ACA42	PE-FN20ACA42
आउटपुट	आउटपुट व्होल्टेज	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	कमाल आउटपुट व्होल्टेज	42Vdc	42Vdc
	नॉन-लोड आउटपुट व्होल्टेज	45Vdc	45Vdc
	आउटपुट वर्तमान	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	आउटपुट पॉवर	1.5W~9.8W	2W~21W
	स्ट्रोब पातळी	फ्लिकर नाही
	अंधुक श्रेणी	0~100%, LED 0.03% शक्य आहे.
	PWM मंद वारंवारता	>3600Hz
	वर्तमान अचूकता	±5%
	पॉवर डाउन मोड	कोणतेही सिग्नल कमाल ब्राइटनेस आउटपुट नाही
इनपुट	डिमिंग इंटरफेस	0-10V 1-10V सिग्नल इंटरफेस वर्तमान <2ma
	इनपुट व्होल्टेज श्रेणी	200-250Vac
	वारंवारता	50/60Hz
	इनपुट वर्तमान	<0.045A ac230v	<0.055A ac230v
	पॉवर फॅक्टर	PF>0.94/230V ac (पूर्ण लोडवर)	PF>0.95/230V ac (पूर्ण लोडवर)
	THD	230Vac@THD <14% (पूर्ण लोडवर)
	कार्यक्षमता (प्रकार)	८१%	८६%
	इनरश करंट (प्रकार)	कोल्ड स्टार्ट25A@230Vac
	अँटी सर्ज	L-N: 1.8kV
	गळती करंट	<0.25mA/230Vac
पर्यावरण	कार्यरत तापमान	ta: 45°C tc: 80°C
	कार्यरत आर्द्रता	20 ~ 95% RH, नॉन-कंडेन्सिंग
	स्टोरेज तापमान., आर्द्रता	-40 ~ 80°C, 10~95%RH
	Temp.coefficient	±0.03%/°C(0-50)°C
	कंपन	10~500Hz, 2G 12min./1cycle, 72min साठी कालावधी. प्रत्येक X, Y, Z अक्षांसह.
संरक्षण	अतिउष्णता संरक्षण	PCB तापमान ≥110°C, , आपोआप रिकव्हर झाल्यास आउटपुट करंट बुद्धिमानपणे समायोजित करणे किंवा बंद करणे.
	ओव्हर लोड संरक्षण	पॉवर≥102% रेट केल्यावर आउटपुट बंद करा, स्वयं पुनर्प्राप्त होईल.
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट झाल्यास आपोआप बंद होते, ऑटो रिकव्हर होते.
	नॉन-लोड संरक्षण	आउटपुट स्थिर व्होल्टेज.
सुरक्षितता आणि EMC	व्होल्टेज सहन करा	I/P-O/P: 3750Vac
	अलगाव प्रतिकार	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानके	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	/
	EMC रोग प्रतिकारशक्ती	/
	स्ट्रोब चाचणी मानक	IEEE १७८९
इतर	परिमाण	130×37×22.6mm(L×W×H)
	पॅकिंग	पीई बॅग
	वजन (G.W.)	85g±10g

वैशिष्ट्ये:

1.एकाधिक मंद आणि रंग जुळणारे इंटरफेस 2.0/1-10v ब्राइटनेस समायोजन, रंग जुळणारे तापमान

3. स्ट्रोबोस्कोपिकशिवाय डिजिटल नियंत्रण आउटपुट

4. AC इनपुट 200-250v श्रेणी

5. नैसर्गिक हवा थंड करणे, ओलावा-पुरावा, उष्णता चालवणारी सिलिकॉन उष्णता नष्ट करण्याची प्रक्रिया

6. खोल मंद डिझाइन

7. एकाधिक संरक्षण कार्ये

8. क्रिमिंग डिझाइन, सोयीस्कर आणि जलद

अर्ज:

1. एलईडी दुहेरी रंगाचा प्रकाश स्रोत

2. व्हिला बुद्धिमान प्रकाशयोजना

3. वायरलेस इंटेलिजेंट लाइटिंग सिस्टममध्ये प्रवेश केला जाऊ शकतो

4. संग्रहालय प्रकाश

5. उच्च अंत व्यावसायिक प्रकाशयोजना

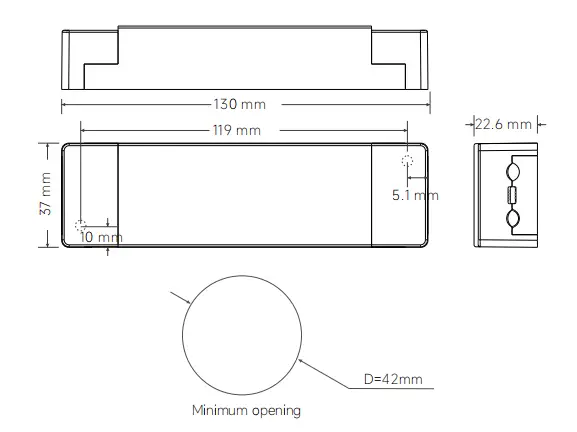

परिमाण:

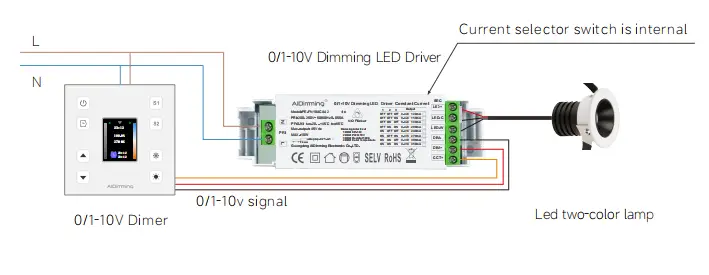

वायरिंग:

1. इनपुट टर्मिनल वायरिंग: वायर गेज 22awg-14awg (0.5mm2 - 1.5mm2) साठी योग्य, स्ट्रिपिंगसाठी 9-10mm टिन आवश्यक आहे

2. आउटपुट टर्मिनल वायरिंग: वायर गेज 22awg-12awg (0.5mm2 – 1.5mm2) साठी योग्य, स्ट्रिपिंगसाठी 6-7mm टिन आवश्यक आहे

3. आउटपुट टर्मिनल वायरिंग: आउटपुट LED चे पॉझिटिव्ह पोल हे कॉमन टर्मिनल आहे आणि तीन वायर एलईडी कॅन

सकारात्मक ध्रुवांपैकी एकाशी जोडलेले असावे.

वापरासाठी सूचना:

अन्यथा निर्दिष्ट केल्याशिवाय, सर्व तपशील आणि पॅरामीटर्स 230VAC इनपुट, रेट केलेले लोड आणि 25 ℃ वातावरणात मोजले जातात

तापमान

या उत्पादनाला इनपुटवर प्रेस लाइन कॅप आहे, स्व-लॉकिंग क्लॅम्पिंगसह, ते स्क्रू ड्रायव्हरने उघडले जाऊ शकते, नंतर आपण

AC लाईन L आणि null lime N शी जोडलेले इनपुट टर्मिनल दिसेल, आउटपुट टर्मिनल a नुसार कनेक्ट केले जाईल

उत्पादन लेबल, सकारात्मक आणि नकारात्मक ध्रुव लक्षात घ्या.

**1:कृपया इनपुट आणि आउट पुटमधील फरकाकडे लक्ष द्या, योग्यरित्या कनेक्ट करा, नंतर पॉवर चालू करा

**2:कृपया आधी डीसी आउटपुटचा लोड कनेक्ट करा, तपासल्यानंतर ड्रायव्हर उघडा; सतत चालू मोडमध्ये, पॉवर असल्यास

ओपन सर्किटवर, कृपया ड्रायव्हर बंद करा आणि आउटपुटद्वारे साठवलेली विद्युत ऊर्जा होईपर्यंत एलईडी कनेक्ट करू शकत नाही

सोडा, किंवा ते LED खराब करू शकते;

**3.या प्रकारचा ड्रायव्हर फक्त LED दिवे वापरण्यापुरता मर्यादित आहे, इनपुट व्होल्टेज श्रेणी AC200-250V आहे, उष्णता इन्सुलेशन

कापूस आणि इतर वस्तू जे उत्पादनाच्या उष्णतेच्या विघटनास अडथळा आणतात, जे निर्दिष्ट केलेल्या उत्पादनास अनुरूप असतात

आउटपुट व्होल्टेज, वर्तमान श्रेणी, वापर पर्यावरण तापमान -20-45 अंश आहे, आणि पृष्ठभाग कव्हर करू शकत नाही

पर्यावरणाच्या परिस्थितीनुसार, या उत्पादनाला 5 वर्षांची मोफत वॉरंटी मिळते.

1. प्रथमच डिमिंग ड्रायव्हर कनेक्ट केल्यानंतर एलईडी दिवा उजळत नाही, कृपया एसी इनपुट बंद करा आणि तपासा

खालीलप्रमाणे:

1) DC आउटपुट खराब संपर्क आहे की नाही;

2) DC आउटपुट पोलॅरिटी उलट आहे किंवा LED बोर्ड वेल्डेड अँटी आहे का;

3) AC इनपुट खराब संपर्क आहे की नाही, या अपयश दूर केल्यानंतर चाचणी;

2.डिव्हाइसमध्ये चांगले कनेक्शन आहे, एलईडी दिवे आहेत, परंतु एलईडी फ्लिकर, कृपया AC इनपुट बंद करा आणि खालीलप्रमाणे तपासा:

1) पॅरामीटर्स आणि वास्तविक पॅरामीटर्स जुळतात की नाही.

2). कृपया आमच्याशी वेळेवर संवाद साधा जर तुम्हाला वापरण्यात काही प्रश्न असतील तर आम्ही तुमच्याशी समस्या सोडवण्याचा प्रयत्न करू.

0-10V आणि 1-10V मधील फरक:

1. जेव्हा 0 / 10V मंदता कमाल 10V वर समायोजित केली जाते, तेव्हा आउटपुट करंट पॉवर आउटपुटच्या 100% पर्यंत पोहोचेल आणि ब्राइटनेस 100% पर्यंत पोहोचेल. जेव्हा 0-10V मंदता 0V मध्ये समायोजित केली जाते, तेव्हा वर्तमान असेल

किमान, आणि प्रकाश बंद केला जाईल; जेव्हा 1-10V मंदीकरण 1V मध्ये समायोजित केले जाते, तेव्हा विद्युत प्रवाह किमान असतो आणि प्रकाश बंद असतो.

2. 0-10V आणि 1-10V मंद होणे मधील फरक: भिन्न प्रारंभ आणि बंद व्होल्टेज, 0-10V 0.7V वर चालू आहे,

(कमीत कमी ब्राइटनेस) 1-10V 1.2V वर (कमीत कमी ब्राइटनेस) चालू आहे.

3. डिजिटल डिमिंग ड्रायव्हर 0-10V आणि 1-10V डिमिंग ऑटोमॅटिक आयडेंटिफिकेशन दोन डिमिंग मोड.

4. समान सिग्नल सर्किट एकाच वेळी प्रकाश आणि गडद नियंत्रित करते.

5. डिमर (डिमिंग सिस्टीम) 0-10V आणि 1-10V मंद सिग्नल मध्ये विभागले गेले आहे.

6. डिमिंग कंपॅटिबिलिटी सिग्नल लाइनच्या नियंत्रण अंतर आणि नियंत्रण वीज पुरवठ्याच्या संख्येशी संबंधित आहे.

जर संख्या खूप मोठी असेल किंवा सिग्नल लाइन खूप मोठी असेल, तर कमी समायोजित करू शकत नाही आणि बंद समायोजित करू शकत नाही यासारख्या समस्या उद्भवतील.
