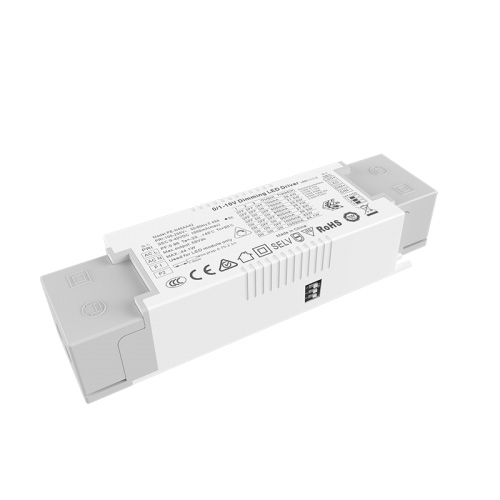

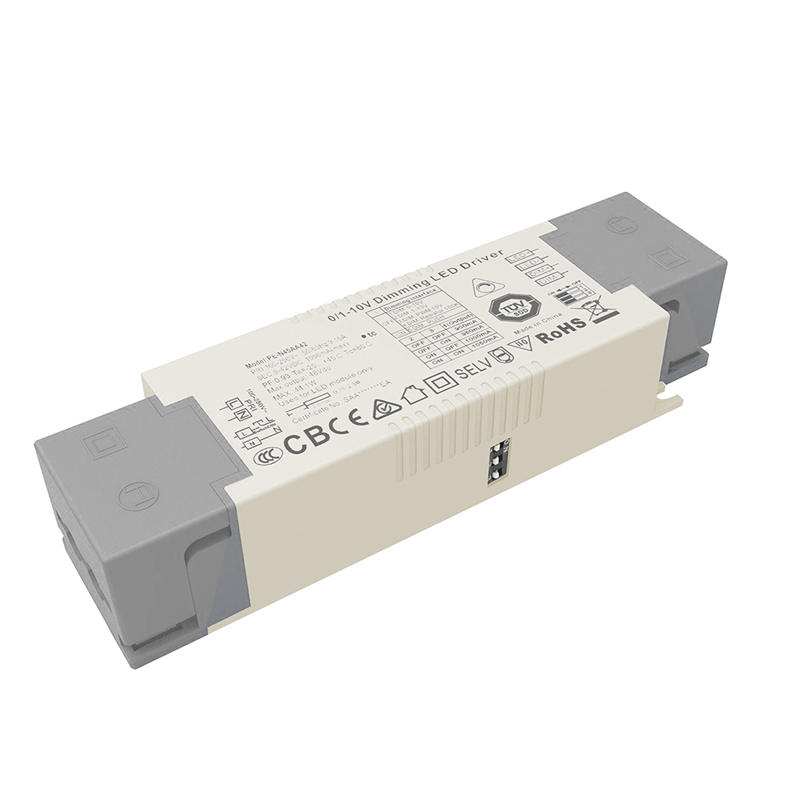

30W सतत चालू 0-10V Dimmable LED ड्रायव्हर
  • 30W सतत चालू 0-10V Dimmable LED ड्रायव्हर30W सतत चालू 0-10V Dimmable LED ड्रायव्हर
  • 30W सतत चालू 0-10V Dimmable LED ड्रायव्हर30W सतत चालू 0-10V Dimmable LED ड्रायव्हर

30W सतत चालू 0-10V Dimmable LED ड्रायव्हर

STARWELL हे 30W Constant Current 0-10V Dimmable LED ड्रायव्हर उत्पादनात विशेष अनुभव असलेले एक प्रतिष्ठित चीनी निर्माता आणि पुरवठादार आहे. आम्ही तुमच्याशी व्यावसायिक संबंध प्रस्थापित करू अशी आशा करतो.

चौकशी पाठवा

STARWELL येथे चीनमधील 30W Constant Current 0-10V Dimmable LED ड्रायव्हरची मोठी निवड शोधा.

0-10V/1-10V/10V PWM/100K रेझिस्टर डिमिंग ड्रायव्हर हा माझ्या कंपनीने उच्च पॉवर फॅक्टर, उच्च कार्यक्षमता, उच्च अचूकता, कार्यक्षम स्थिर लो लॉस स्विच कंट्रोल चिपचा वापर यासह विकसित केलेला एक सतत करंट डिमिंग एलईडी ड्रायव्हर आहे. आणि उच्च कार्यक्षमता घटक कमी आवाज, ऊर्जा बचत, पर्यावरण संरक्षण, दीर्घ आयुष्य आणि इतर वैशिष्ट्यांसह बनवतात.

PE-N30AA/PE-N45AA मध्ये पाच डिमिंग फंक्शन आहेत, पुश डिमिंग निवडण्यासाठी DIP स्विच वापरा.

डिमिंग इंटरफेस:

1.0-10V डिमिंग, मानक 0-10V/100K 10V PWM मंदीकरण वापरा.

2. पुश मंद करणे.


30W कॉन्स्टंट करंट 0-10V Dimmable LED ड्रायव्हर वैशिष्ट्ये:

1. इंटिग्रेटेड 0-10V/1-10V/10V PWM/100k रेझिस्टर डिमिंग

2. आउटपुट फ्लिकर फ्री

3. आंतरराष्ट्रीय सार्वत्रिक एसी इनपुट व्होल्टेज (100-265VAC)

4. संरक्षण: शॉर्ट सर्किट-ओव्हर व्होल्टेज/ओव्हर करंट

5. सिलिका जेल उष्णता वाहक तंत्रज्ञान, नैसर्गिक थंड वारा

6. MCU मध्ये अंगभूत, 0-10V आणि 1-10V अनुकूल होईल

7. अंधुक श्रेणी 0-100%

8. द्रुत प्रेस टर्मिनल, सुरक्षित आणि सोयीस्कर

9. अंतर्गत डिझाइन सिग्नल रिव्हर्स सर्किटशी जोडलेले आहे, त्यापैकी एक इतर ड्रायव्हरच्या नियंत्रणावर परिणाम करणार नाही

10. संरक्षण वर्ग II

11. पाच वर्षांची वॉरंटी

12. TUV CE SAA C-TICK ENEC प्रमाणपत्रे

13. 147.5*42.5*30 मिमी


30W कॉन्स्टंट करंट 0-10V Dimmable LED ड्रायव्हर मॉडेल सूची:

0/1-10V स्थिर प्रवाह मंद होत आहे

मालिका मंद होत आहे मॉडेल इनपुट शक्ती पीएफ आउटपुट व्होल्टेज आउटपुट वर्तमान
PE-N30AA

21-30W
0-10V
1-10V
PWM 10V
100K रेझिस्टर पुश
PE-N30AA42 AC100-250V 29.4W 0.88-0.96PF THD<10% 9-42V 350/400/450/500/550/600/650/700mA
PE-N45AA

30-45W
0-10V
1-10V
PWM 10V
100K रेझिस्टर पुश
PE-N45AA42 AC100-250V 44.1W 0.88-0.96PF THD<10% 9-42V 700/750/800/850/900/950/1000/1050mA



30W स्थिर वर्तमान 0-10V डिम करण्यायोग्य एलईडी ड्रायव्हर अनुप्रयोग:

1. एलईडी मोनोक्रोम प्रकाश स्रोत

2. व्हिला बुद्धिमान प्रकाशयोजना

3. वायरलेस इंटेलिजेंट लाइटिंग सिस्टममध्ये प्रवेश केला जाऊ शकतो

4. संग्रहालय प्रकाशयोजना

5. उच्च अंत व्यावसायिक प्रकाशयोजना


30W कॉन्स्टंट करंट 0-10V Dimmable LED ड्रायव्हर स्पेसिफिकेशन:


मॉडेल PE-N30AA42 PE-N45AA42
आउटपुट आउटपुट व्होल्टेज 9-42Vdc 9-42Vdc
कमाल आउटपुट व्होल्टेज 42Vdc 42Vdc
नॉन-लोड आउटपुट व्होल्टेज 55Vdc 55Vdc
आउटपुट वर्तमान 550/600/650/700mA 900/950/1000/1050mA
आउटपुट पॉवर 4.95W~29.4W 8.1W~44.1W
स्ट्रोब पातळी फ्लिकर नाही
अंधुक श्रेणी 0 ~ 100% , LED 0.03% शक्य आहे.
PWM मंद वारंवारता >3600Hz
वर्तमान अचूकता ±3%
तरंग आणि आवाज ≤2V(मंद होत नाही)
इनपुट डिमिंग इंटरफेस 0-10V/1-10V/10V PWM/100K रेझिस्टन्स, सिग्नल कंट्रोल करंट < 0.1mA
इनपुट व्होल्टेज श्रेणी 100-250Vac
वारंवारता 50/60Hz
इनपुट वर्तमान <0.37A <0.56A
पॉवर फॅक्टर PF>0.95/100V ac, पूर्ण लोडवर PF>0.95/100V ac, पूर्ण लोडवर
THD 230Vac@THD ≤15% (पूर्ण लोड)
कार्यक्षमता (tys.)
85% पूर्ण भार 87% पूर्ण भार
इनरश करंट (प्रकार) कोल्ड स्टार्ट 3.7A@230Vac कोल्ड स्टार्ट 5.6A@230Vac
अँटी सर्ज L-N: 2kV
गळती करंट <0.25mA/230Vac
पर्यावरण कार्यरत तापमान ta: 45 °C tc: 80 °C
कार्यरत आर्द्रता 20 ~ 95% RH, नॉन-कंडेन्सिंग
स्टोरेज तापमान., आर्द्रता -40 ~ 80°C, 10~95%RH
टेंप. गुणांक
±0.03%/°C(0-50) °C
कंपन 10~500Hz, 2G 12min./1cycle, 72min साठी कालावधी. प्रत्येक X, Y, Z अक्षांसह.
संरक्षण अति-उष्णता संरक्षण PCB तापमान ≥110°C, , आपोआप रिकव्हर झाल्यास आउटपुट करंट बुद्धिमानपणे समायोजित करणे किंवा बंद करणे.
ओव्हर लोड संरक्षण पॉवर≥102% रेट केल्यावर आउटपुट बंद करा, स्वयं पुनर्प्राप्त होईल.
शॉर्ट सर्किट संरक्षण शॉर्ट सर्किट झाल्यास आपोआप बंद होते, ऑटो रिकव्हर होते.
नॉन-लोड संरक्षण आउटपुट स्थिर व्होल्टेज.
सुरक्षा आणि EMC Withstand Voltage I/P-O/P: 3750Vac
अलगाव प्रतिकार I/P-O/P: 100MΩ/500VDC/25°C/70%RH
सुरक्षा मानके IEC/EN61347-1, IEC/EN61347-2-13
EMC उत्सर्जन EN55015, EN61000-3-2 वर्ग C, IEC61000-3-3
EMC रोग प्रतिकारशक्ती EN61000-4-2,3,4,5,6,8,11, EN61547
स्ट्रोब चाचणी मानक IEEE १७८९
इतर परिमाण 147.5(117)×43×30mm(L×W×H)
पॅकिंग पीई बॅग
वजन (G.W.) 187/245g±10g



परिमाण:

LED वर्तमान निवड:

0-10V डिमिंग आणि पुश डिमिंग कनेक्शन:

मार्गदर्शनाचा वापर:

1.कृपया इनपुट आणि आउटपुटमधील फरकाकडे लक्ष द्या, योग्यरित्या कनेक्ट करा, नंतर पॉवर चालू करा.

2.कृपया प्रथम डीसी आउटपुटचा लोड कनेक्ट करा, तपासल्यानंतर ड्रायव्हर उघडा; सतत चालू मोडमध्ये, ओपन सर्किटमध्ये पॉवर चालू असल्यास, कृपया ड्रायव्हर बंद करा आणि आउटपुट रिलीझद्वारे साठवलेली विद्युत ऊर्जा होईपर्यंत LED कनेक्ट करू शकत नाही किंवा यामुळे LED खराब होऊ शकते.

3. या प्रकारचा ड्रायव्हर फक्त एलईडी दिव्यांच्या वापरापुरता मर्यादित आहे, इनपुट व्होल्टेज श्रेणी AC100-265V आहे, उष्मा इन्सुलेशन कापूस आणि इतर वस्तू जे उत्पादनाच्या उष्णतेच्या विघटनास अडथळा आणतात, जे निर्दिष्ट केलेल्या उत्पादनास अनुरूप असतात. आउटपुट व्होल्टेज, वर्तमान श्रेणी, वापर पर्यावरण तापमान -20-45 अंश आहे, आणि पृष्ठभाग पर्यावरणाची परिस्थिती कव्हर करू शकत नाही, या उत्पादनास पाच वर्षांची विनामूल्य वॉरंटी मिळते.


असामान्य परिस्थिती आणि संबंधित उपचार पद्धती:

1. प्रथमच ड्रायव्हर कनेक्ट केल्यानंतर एलईडी दिवा उजळत नाही, कृपया AC इनपुट बंद करा आणि खालीलप्रमाणे तपासा:

1) DC आउटपुट खराब संपर्क आहे की नाही.

2) DC आउटपुट पोलॅरिटी उलट आहे किंवा LED बोर्ड वेल्डेड अँटी आहे.

3) AC इनपुट खराब संपर्क आहे की नाही, या अपयश दूर केल्यानंतर चाचणी करा.

2.डिव्हाइसमध्ये चांगले कनेक्शन आहे, एलईडी दिवे आहेत, परंतु एलईडी फ्लिकर, कृपया AC इनपुट बंद करा आणि खालीलप्रमाणे तपासा:

1) पॅरामीटर्स आणि वास्तविक पॅरामीटर्स जुळतात की नाही.

2). कृपया आमच्याशी वेळेवर संवाद साधा जर तुम्हाला वापरण्यात काही प्रश्न असतील तर आम्ही तुमच्याशी समस्या सोडवण्याचा प्रयत्न करू.


विधान:

चित्रे आणि तपशील केवळ संदर्भासाठी आहेत, प्रचलित आहेत, तपशील पुढील सूचनांसह बदलू शकतात.


0-10V आणि 1-10V मधील फरक:

1.जेव्हा 0/10V मंदता जास्तीत जास्त 10V मध्ये समायोजित केली जाते, तेव्हा आउटपुट करंट पॉवर आउटपुटच्या 100% पर्यंत पोहोचेल आणि ब्राइटनेस 100% पर्यंत पोहोचेल. जेव्हा 0-10V मंदता 0V मध्ये समायोजित केली जाते, तेव्हा वर्तमान किमान असेल आणि प्रकाश बंद होईल; जेव्हा 1-10V डिमिंग 1V मध्ये समायोजित केले जाते, तेव्हा प्रवाह किमान असतो आणि प्रकाश बंद असतो.

2.0-10V आणि 1-10V मंद होणे मधील फरक: भिन्न प्रारंभ आणि बंद व्होल्टेज, 0-10V 0.7V वर आहे, (कमीत कमी ब्राइटनेस) 1-10V 1.2V वर आहे (कमीत कमी ब्राइटनेस).

3.डिजिटल डिमिंग ड्रायव्हर 0-10V आणि 1-10V डिमिंग ऑटोमॅटिक आयडेंटिफिकेशन दोन डिमिंग मोड.

4. समान सिग्नल सर्किट एकाच वेळी प्रकाश आणि गडद नियंत्रित करते.

5.डिमर (डिमिंग सिस्टीम) 0-10V आणि 1-10V डिमिंग सिग्नलमध्ये विभागलेले आहे.

6.डिमिंग सुसंगतता सिग्नल लाइनच्या नियंत्रण अंतर आणि नियंत्रण वीज पुरवठ्याच्या संख्येशी संबंधित आहे. जर संख्या खूप मोठी असेल किंवा सिग्नल लाइन खूप मोठी असेल, तर कमी समायोजित करू शकत नाही आणि बंद समायोजित करू शकत नाही यासारख्या समस्या उद्भवतील.
