Apple च्या नवीन 140W GaN फास्ट चार्जरचे फाडणे

Apple चे नवीन 140W फास्ट चार्जर अगदी नवीन मॉडेल A3607 सह येतो. Apple ने पुढच्या पिढीतील उपकरणांसाठी डिझाइन केलेली अगदी नवीन चार्जिंग ऍक्सेसरी म्हणून, A3607 च्या प्रदर्शनामुळे Apple च्या आगामी उपकरणांच्या चार्जिंग सोल्यूशन्सकडे व्यापक उद्योगाचे लक्ष वेधले गेले आहे.

त्याचे स्वरूप, आकार आणि मापदंड मुळात मागील मॉडेलसारखेच आहेत, त्याचे अंतर्गत आर्किटेक्चर समायोजित केले गेले आहे का? मुख्य घटक अपग्रेड केले गेले आहेत का? या प्रश्नांसह, चार्जरलॅबने नवीन Apple 140W फास्ट चार्जर A3607 चे तत्काळ तपशीलवार परीक्षण केले आणि आता त्याची खरी अंतर्गत रचना उघड होईल.

Apple 140W फास्ट चार्जरचे स्वरूप

पॅकेजिंगमध्ये ऍपल लोगो, उत्पादनाचे नाव आणि समोरच्या बाजूस छापलेले स्वरूप असलेले क्लासिक मिनिमलिस्ट डिझाइन आहे.

बाजूला उत्पादन पॅरामीटर स्टिकर संलग्न आहे.

स्टिकरवरील पॅरामीटर्सचा क्लोज-अप नंतर उत्पादन भौतिक प्रदर्शन विभागात सादर केला जाईल.

चार्जर USB‑C डिव्हाइसेसशी सुसंगत आहे आणि MagSafe 3 पोर्टसह सुसज्ज असलेल्या 16-इंच MacBook Pro सह वापरण्यासाठी अधिकृतपणे शिफारस केली जाते.

पॉवर अडॅप्टर 2026 च्या उत्पादन तारखेसह आणि A3607 मॉडेलसह, देशांतर्गत उत्पादित केले जाते.

पॅकेजमध्ये चार्जर आणि वापरकर्ता मॅन्युअल समाविष्ट आहे.

सुरुवातीच्या स्थितीत स्क्रॅच टाळण्यासाठी चार्जरला संरक्षक कागदामध्ये गुंडाळले जाते.

Apple च्या नवीन 140W फास्ट चार्जरचे स्वरूप मागील मॉडेल सारखेच आहे, उच्च-चमकदार चकचकीत फिनिश आणि गोलाकार कोपरा संक्रमणे.

Apple लोगो शरीराच्या पुढील आणि मागील बाजूस केंद्रित आहे.

चार्जरची पॅरामीटर माहिती शरीराच्या एका बाजूला मुद्रित केली जाते.

उत्पादन पॅरामीटर्स क्लोज-अप

इनपुट: 100–240V~ 50/60Hz 2A

(USB PD) आउटपुट: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

चार्जरने CCC आणि KC प्रमाणपत्रे उत्तीर्ण केली आहेत.

उत्पादनाचे नाव, मॉडेल आणि खबरदारी केसिंगच्या दुसऱ्या बाजूला छापली जाते.

Apple च्या नवीन 140W फास्ट चार्जरचे मॉडेल A3607 आहे.

चार्जर दुहेरी-विंग डिझाइनसह फोल्ड करण्यायोग्य मानक चीनी पिनसह सुसज्ज आहे.

पिन क्लासिक स्वतंत्र मॉड्यूल डिझाइनचा अवलंब करतात आणि ते वेगळे करण्यायोग्य आणि बदलण्यायोग्य असतात.

टी-आकाराच्या फिक्सिंग बेसचे क्लोज-अप, जे ग्राउंडिंग वायर म्हणून देखील काम करू शकते.

मॉड्यूल केसिंग 250V~ 2.5A आणि Jabil Inc. च्या रेटिंगने चिन्हांकित केले आहे, जेबिल द्वारे पिन मॉड्युल पुरवले आहे हे दर्शविते. विशेष म्हणजे, दीर्घकालीन वापरानंतर मॉड्यूल सहजपणे सैल होणार नाही याची खात्री करण्यासाठी मॉड्यूल स्लॉटमध्ये सहायक फिक्सेशनसाठी मेटल क्लिप जोडली जाते.

याव्यतिरिक्त, पिन डिझाइन जुन्या आवृत्तीपेक्षा वेगळे आहे.

आउटपुट एंड एकल USB‑C पोर्टसह पांढऱ्या प्लास्टिकच्या कोरसह सुसज्ज आहे.

USB‑C पोर्ट रिसेप्टेकल शेल देखील स्वतंत्रपणे डिझाइन केलेले आहे.

Apple च्या नवीन 140W फास्ट चार्जरची मोजलेली शरीराची लांबी 95.68mm आहे.

रुंदी 74.35 मिमी आहे.

जाडी 28.51 मिमी आहे.

Apple च्या जुन्या 140W गॅलियम नायट्राइड फास्ट चार्जर A2452 च्या शेजारी शेजारी ठेवलेले, नवीन आणि जुन्या पॉवर ॲडॉप्टरचे मुख्य स्वरूप आणि परिमाणे पूर्णपणे एकसारखे आहेत.

हातात असलेल्या चार्जरची अंतर्ज्ञानी आकार धारणा.

याव्यतिरिक्त, उत्पादनाचे वजन अंदाजे 285 ग्रॅम आहे.

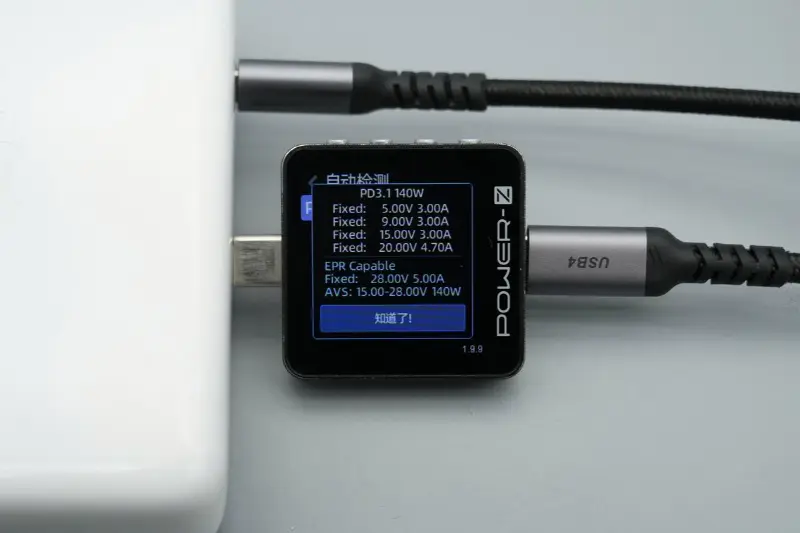

USB-C पोर्ट आउटपुट प्रोटोकॉल शोधण्यासाठी ChargerLAB POWER-Z KM003C सह चाचणी केली, ते PD3.1 आणि DCP चार्जिंग प्रोटोकॉलला समर्थन देते.

PDO पॅकेट दाखवते की USB‑C पोर्टमध्ये पाच स्थिर व्होल्टेज गियर देखील आहेत: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, तसेच 15-28V 140W AVS व्होल्टेज गियर.

Apple च्या नवीन 140W फास्ट चार्जरसह iPhone 17 Pro Max चार्ज करताना, मोजलेली चार्जिंग पॉवर अंदाजे 36.34W असते.

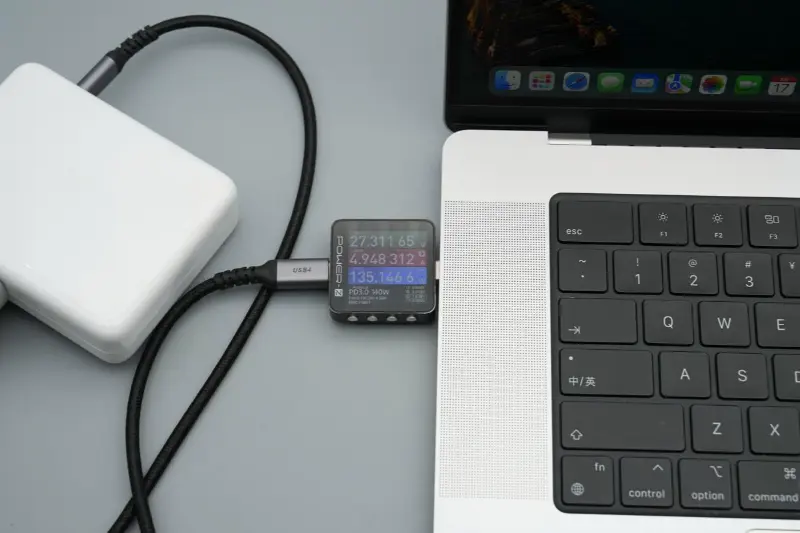

MacBook Pro चार्ज करताना, मोजलेली चार्जिंग पॉवर अंदाजे 135.15W असते, 28V 5A 140W जलद चार्जिंग यशस्वीरित्या सक्षम करते.

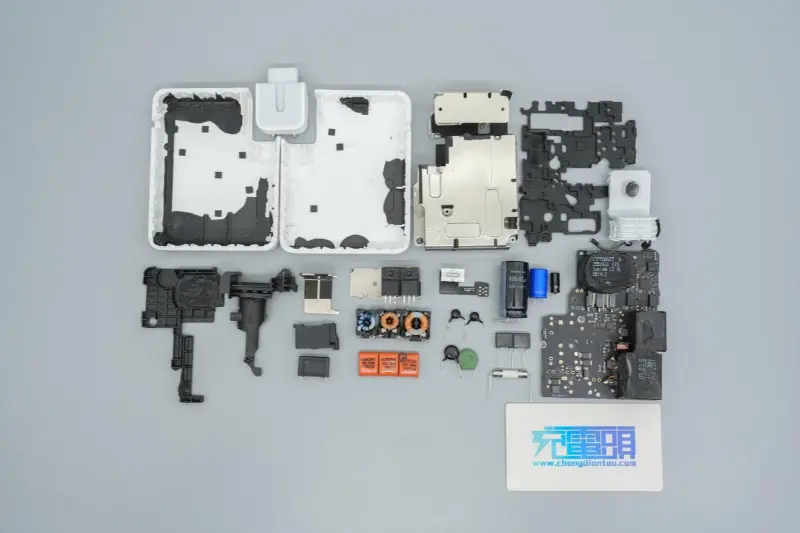

Apple 140W फास्ट चार्जरचे फाडणे

चार्जर केसिंग बाजूने कट करून उघडले जाते.

आच्छादन मजबूत संरक्षणासाठी खूप जाड आहे आणि अंतर्गत मॉड्यूल्स मजबूत करण्यासाठी कडा चिकटलेल्या आहेत.

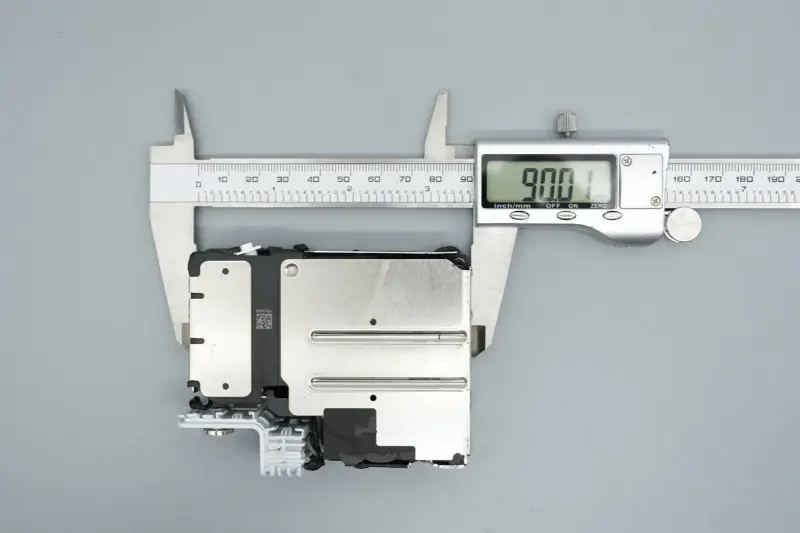

अंतर्गत मॉड्यूलची मोजलेली लांबी 90.01 मिमी आहे.

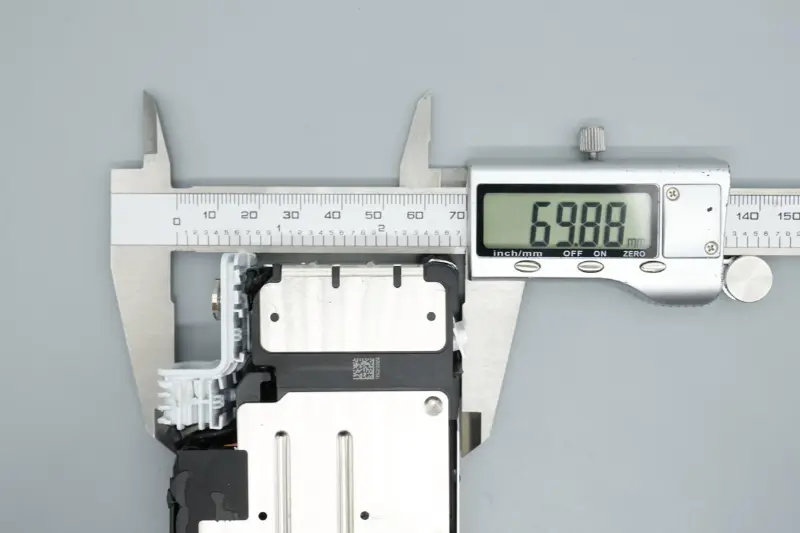

रुंदी 69.88 मिमी आहे.

जाडी 23.52 मिमी आहे.

PCBA मॉड्युल एकसमान उष्णतेच्या अपव्ययासाठी दोन एकात्मिक धातूच्या कवचांनी झाकलेले आहे.

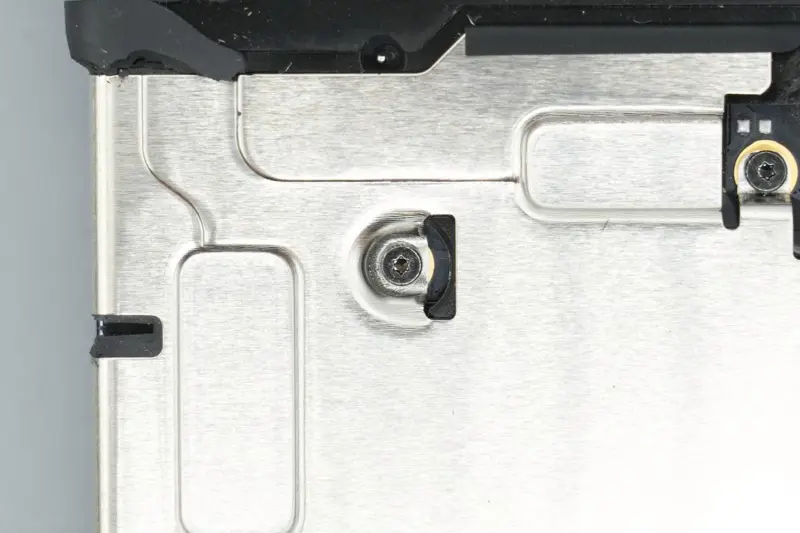

धातूचे कवच स्क्रूसह निश्चित केले जातात.

इन्सुलेशन टेप बाजूला काही भागात संलग्न आहे.

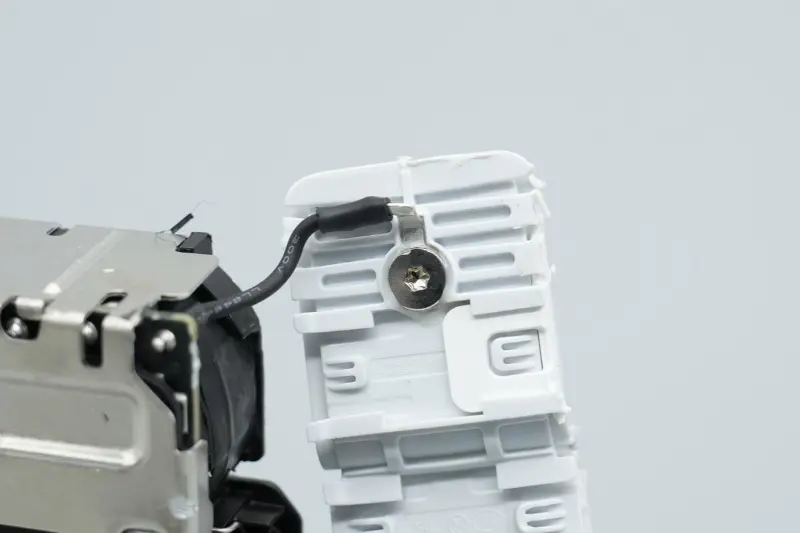

इनपुटच्या शेवटी एक वायर ग्राउंडिंगसाठी टी-आकाराच्या फिक्सिंग बेसशी जोडलेली आहे.

AC वायर टर्मिनल्सच्या वेल्डिंग पॉईंट्सवर इन्सुलेशनसाठी हीट-श्रिंक टयूबिंग वापरली जाते.

धातूचे कवच काढण्यासाठी स्क्रू काढा.

इन्सुलेशन उपचार मेटल शेलच्या आतील बाजूस मेनबोर्डच्या मागील बाजूस आणि इतर भागांना लागू केले जाते.

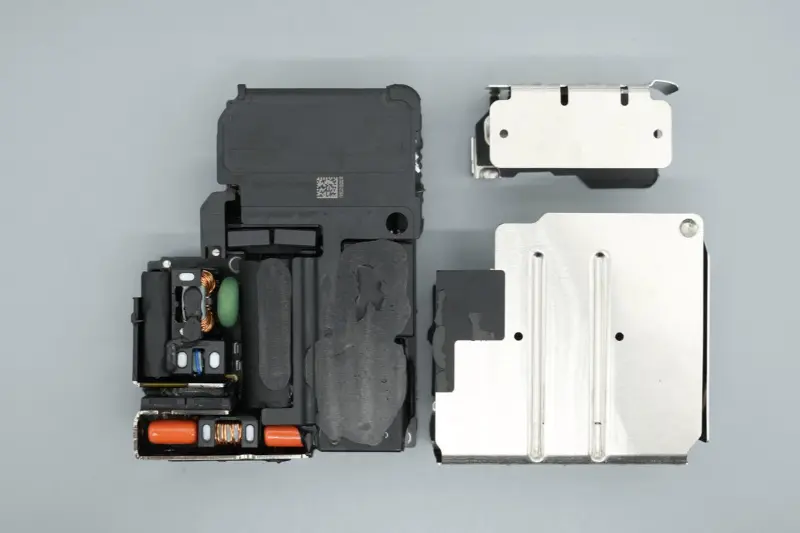

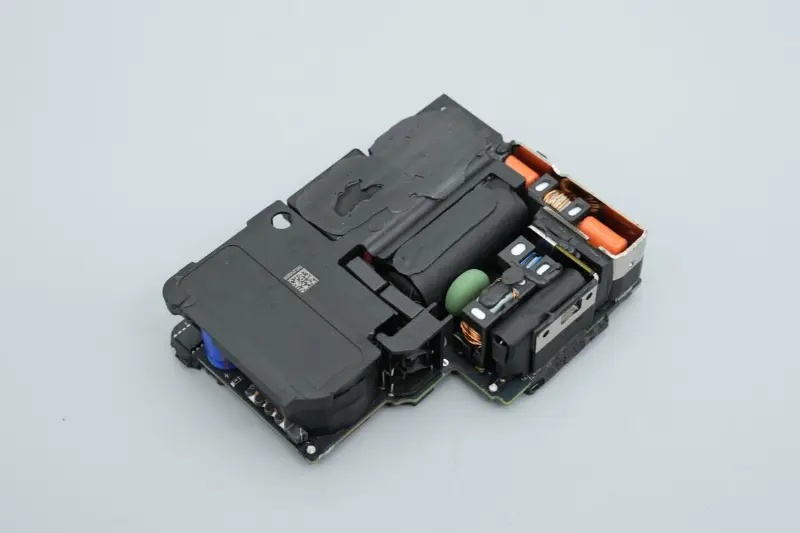

प्लॅस्टिक कव्हर मॉड्यूलचे ट्रान्सफॉर्मर क्षेत्र व्यापते आणि कॅपेसिटर आणि इंडक्टर सारखे घटक चिकटलेले असतात.

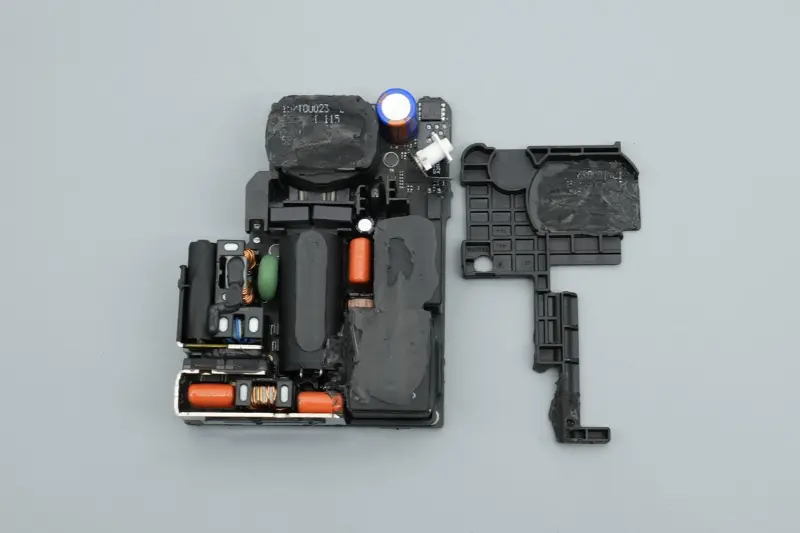

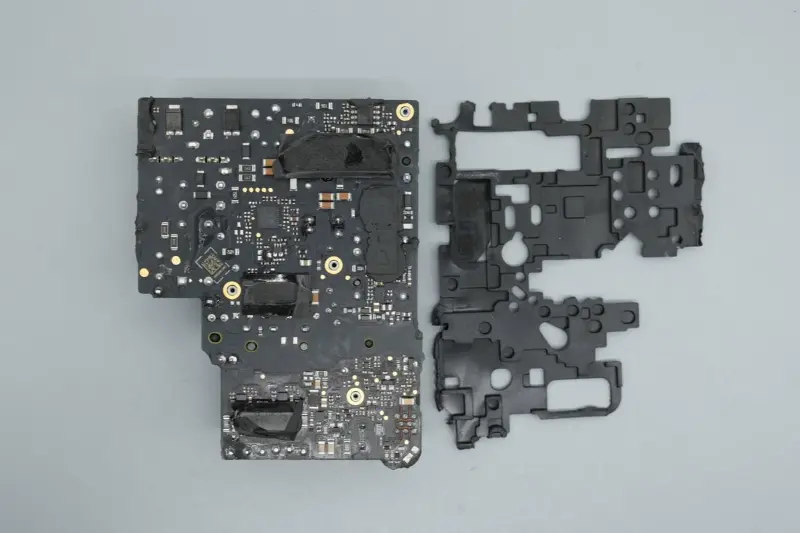

प्लॅस्टिकचे आवरण काढून टाका आणि मध्यवर्ती भागात मजबुतीकरण आणि अलगावसाठी प्लॅस्टिक फ्रेम नेस्ट केली आहे.

मेनबोर्डचा मागील भाग संरक्षणासाठी मऊ रबर पॅडने झाकलेला असतो.

संरक्षक पॅड काढा, आणि तुम्ही पाहू शकता की संबंधित चिप क्षेत्रांवर थर्मल कंडक्टिव गोंद लावला आहे आणि ग्रेफाइट थर्मल कंडक्टिव्ह स्टिकर्स जोडलेले आहेत.

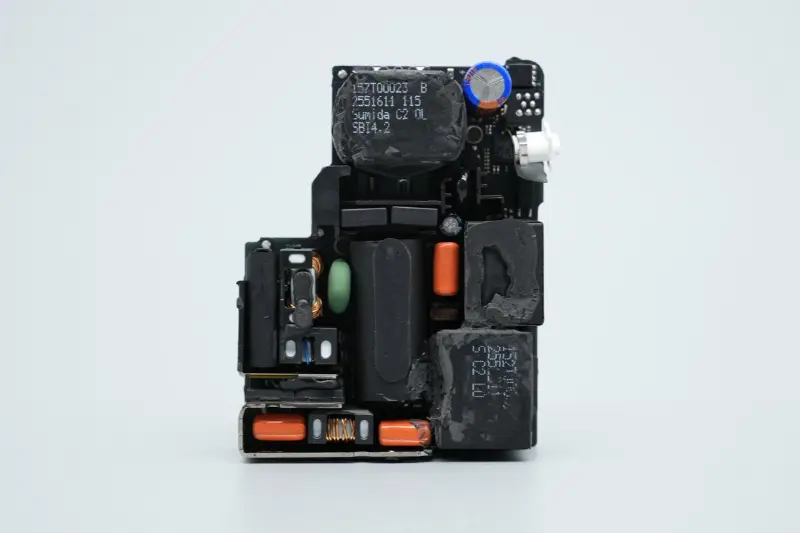

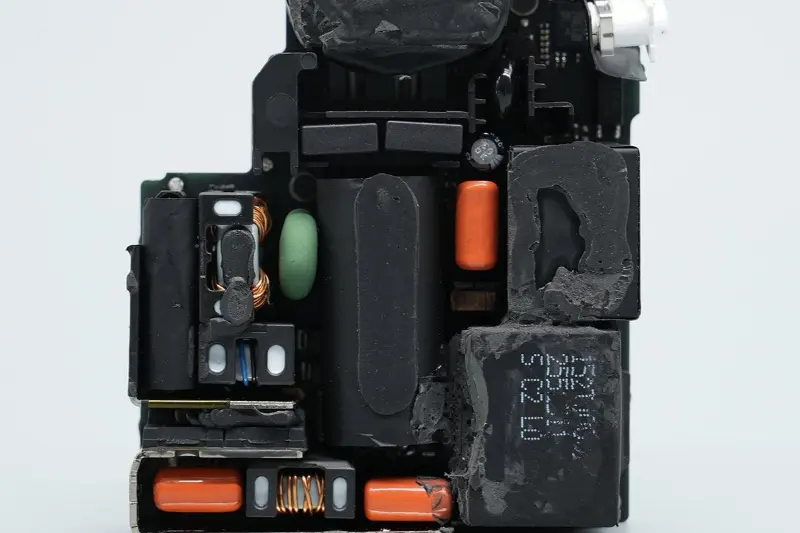

PCBA मॉड्यूलचा पुढचा भाग फ्यूज, कॉमन-मोड इंडक्टर्स, हाय-व्होल्टेज फिल्टर इलेक्ट्रोलाइटिक कॅपॅसिटर, वर्तमान ट्रान्सफॉर्मर्स, फिल्म कॅपेसिटर, पॉवर सप्लाय कॅपेसिटर, PFC बूस्ट इंडक्टर्स, स्टेप-डाउन इंडक्टर्स, ट्रान्सफॉर्मर्स आणि इतर उपकरणांसह, कॉम्पॅक्ट आणि व्यवस्थित एकंदर लेआउटसह व्यवस्था केलेले आहे.

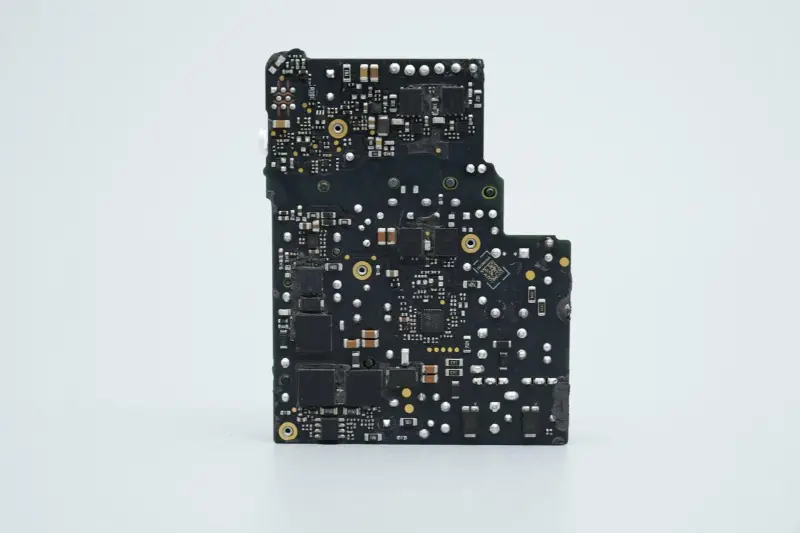

PCB बोर्डचा मागील भाग पीएफसी बूस्ट सर्किट आणि एलएलसी स्विचिंग पॉवर सप्लाय सर्किटसाठी संबंधित नियंत्रक आणि MOS ट्यूबसह सुसज्ज आहे.

PCBA मॉड्यूलच्या इनपुट शेवटी दोन अतिरिक्त हीट सिंक स्थापित केले आहेत, ज्यामध्ये दोन Infineon सक्रिय रेक्टिफायर MOS ट्यूब आहेत.

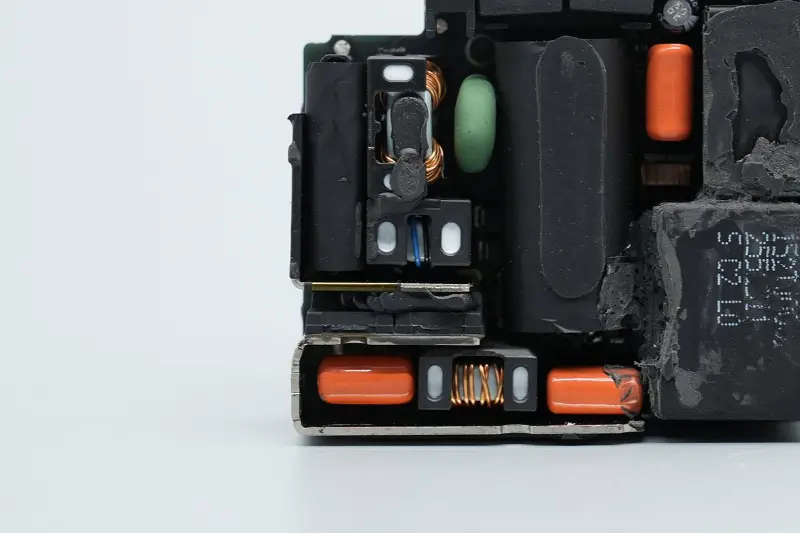

दोन हीट सिंकने बंद केलेले क्षेत्र फ्यूज, सेफ्टी X2 कॅपेसिटर, कॉमन-मोड इंडक्टर्स, व्हेरिस्टर, फिल्म फिल्टर कॅपेसिटर, फिल्टर इंडक्टर्स आणि इतर उपकरणांनी सुसज्ज आहे.

सुरक्षा X2 कॅपेसिटरच्या वर फ्यूजची व्यवस्था केली जाते आणि टेपने गुंडाळलेली असते.

टेप सोलून घ्या, आणि तुम्ही पाहू शकता की सुरक्षा X2 कॅपेसिटर अलग ठेवण्यासाठी प्लास्टिकच्या शेलने झाकलेले आहे आणि दोन घटक टेपने गुंडाळलेले आहेत आणि निश्चित केले आहेत.

फ्यूजचा रेट केलेला प्रवाह 3.15A आहे आणि एका वेल्डिंग पिनवर इन्सुलेट ट्यूब स्लीव्ह केलेली आहे.

0.22μF क्षमतेसह सुरक्षा X2 कॅपेसिटरचे क्लोज-अप.

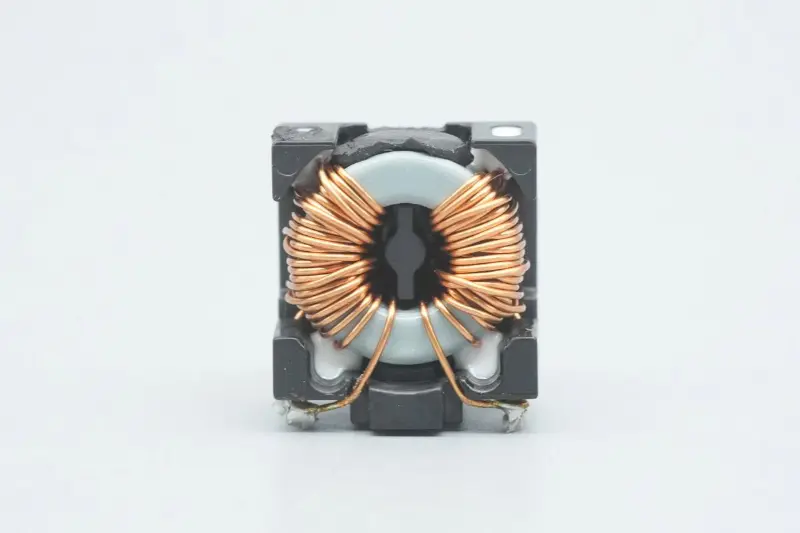

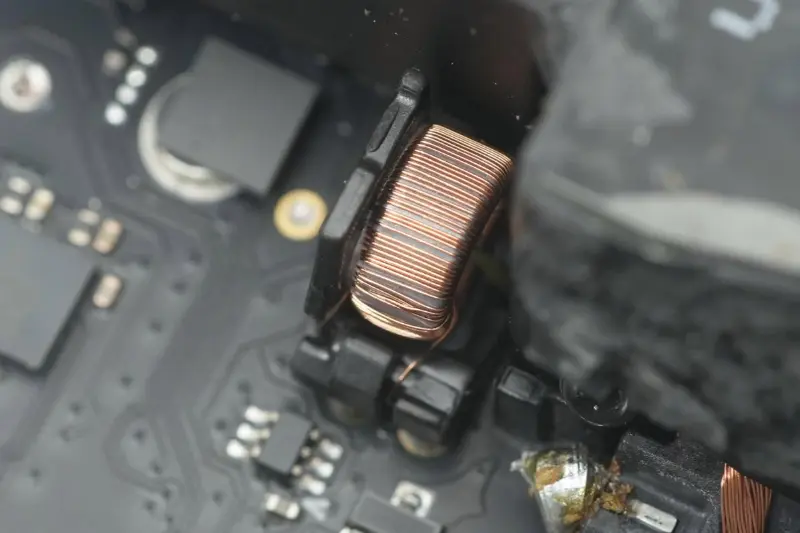

कॉमन-मोड इंडक्टर्सचा वापर EMI हस्तक्षेप फिल्टर करण्यासाठी केला जातो आणि प्लास्टिक ब्रॅकेटसह वेल्डेड केला जातो.

दुसऱ्या सामान्य-मोड इंडक्टरचा क्लोज-अप.

इनपुट ओव्हरव्होल्टेज संरक्षणासाठी TVR10621M varistor वापरले जाते.

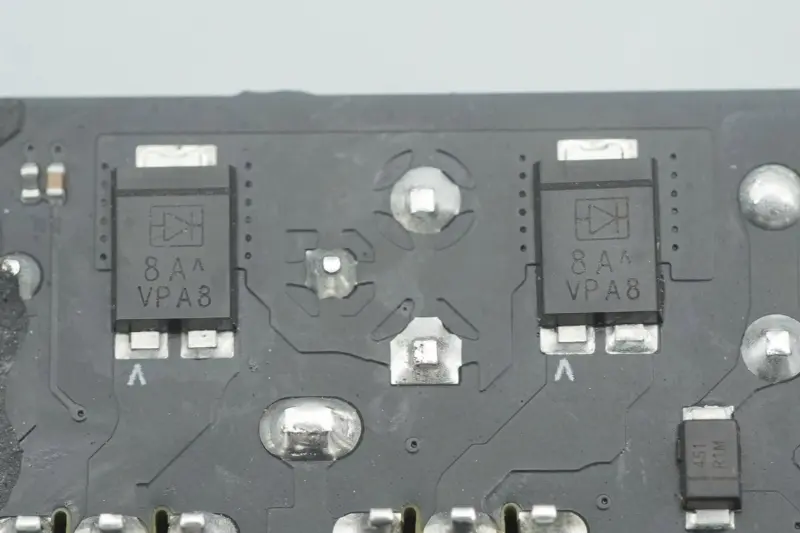

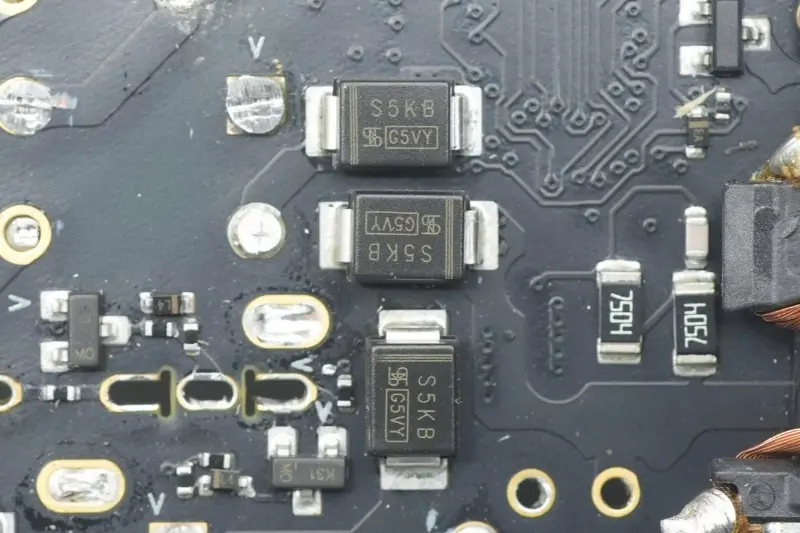

इनपुट एंड चार डायोड्सने बनलेला ब्रिज रेक्टिफायर स्वीकारतो.

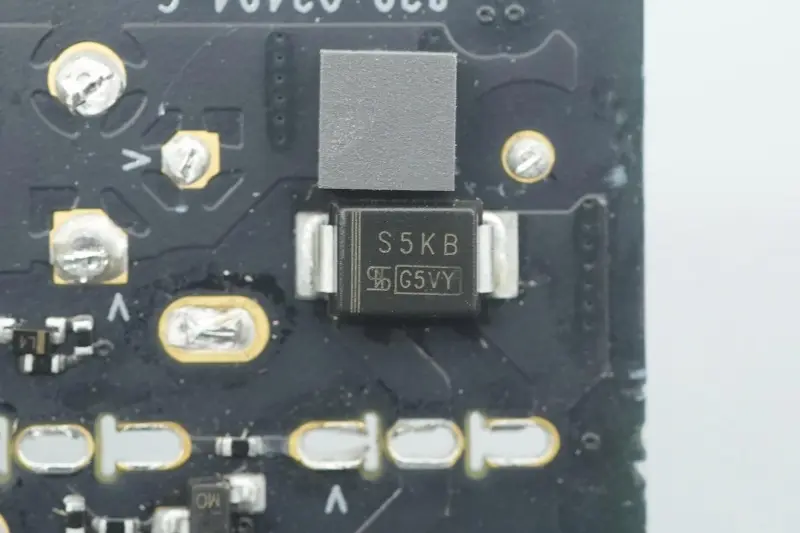

चौथ्या डायोडचा क्लोज-अप.

सक्रिय सुधारणेसाठी Infineon CoolMOS IPA65R095C7 सह जोडलेले इतर दोन डायोडचे क्लोज-अप.

दोन सक्रिय रेक्टिफायर MOS ट्यूब्स Infineon मधील आहेत, Apple साठी सानुकूल मॉडेल, 65C095C7 चिन्हांकित, TO‑220FP मध्ये पॅकेज केलेले, सुधारणा कार्यक्षमता सुधारण्यासाठी वापरले जाते.

1μF 450V च्या स्पेसिफिकेशनसह दोन फिल्म कॅपेसिटरचे क्लोज-अप.

चुंबकीय रिंग फिल्टर इंडक्टरचा क्लोज-अप, गोंद सह प्रबलित.

PFC बूस्ट इंडक्टर आणि स्टेप-डाउन इंडक्टर दुसऱ्या टोकाला स्थापित केले आहेत.

मध्यवर्ती क्षेत्र हाय-व्होल्टेज फिल्टर इलेक्ट्रोलाइटिक कॅपेसिटर, वर्तमान ट्रान्सफॉर्मर, फिल्म कॅपेसिटर, रेझोनंट कॅपेसिटर, मुख्य कंट्रोल चिप पॉवर सप्लाय कॅपेसिटर, वाई कॅपेसिटर आणि इतर उपकरणांसह सुसज्ज आहे. हाय-व्होल्टेज फिल्टर इलेक्ट्रोलाइटिक कॅपेसिटर इन्सुलेटिंग टेपने गुंडाळले जातात आणि क्षैतिजरित्या ठेवलेले असतात.

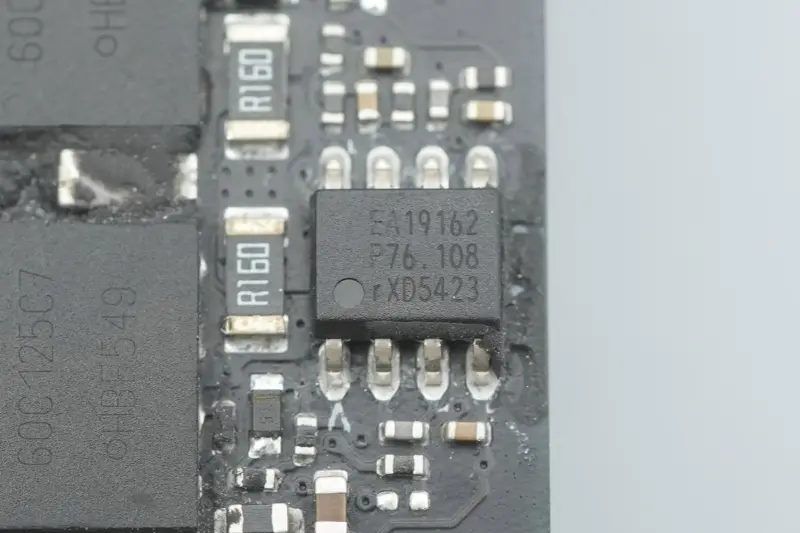

PFC कंट्रोलर NXP, मॉडेल TEA19162T, एकात्मिक X-कॅपॅसिटर डिस्चार्ज फंक्शनसह, अर्ध-रेझोनंट मोड किंवा DCM मोडमध्ये कार्यरत आहे. हे 70-276V च्या इनपुट व्होल्टेज श्रेणीचे समर्थन करते, सॉफ्ट स्टार्ट आणि सॉफ्ट स्टॉप एकत्रित करते आणि अचूक बूस्ट रेग्युलेट आउटपुट प्रदान करते.

TEA19162T स्विचिंग नुकसान कमी करण्यासाठी व्हॅली स्विचिंग किंवा शून्य-व्होल्टेज स्विचिंगचा अवलंब करते, स्विचिंग नुकसान कमी करण्यासाठी वारंवारता मर्यादित करण्यास समर्थन देते आणि वीज वापर कमी करण्यासाठी बर्स्ट मोडला समर्थन देते. SO8 मध्ये पॅकेज केलेले.

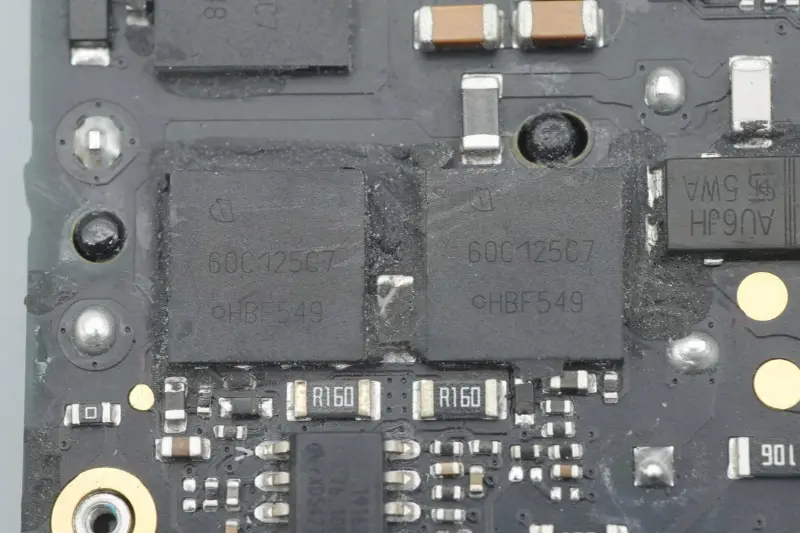

PFC स्विच ट्यूब Infineon ची आहे, 60C125C7 चिन्हांकित, VSON‑4 मध्ये पॅकेज केलेली आहे.

PFC बूस्ट इंडक्टरचा क्लोज-अप.

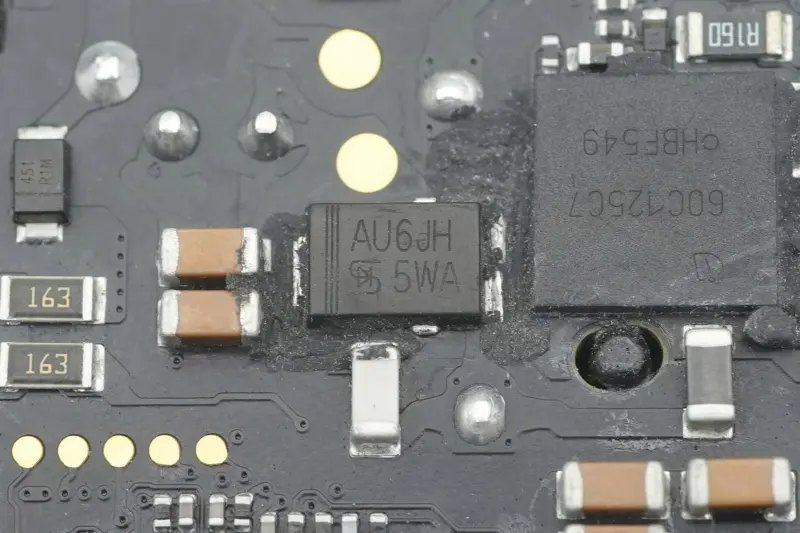

PFC रेक्टिफायर डायोड हा तैवान सेमीकंडक्टरचा आहे, मॉडेल TUAU6JH, TO‑277A मध्ये पॅक केलेला 600V 6A च्या स्पेसिफिकेशनसह एक जलद पुनर्प्राप्ती डायोड आहे.

उच्च-व्होल्टेज फिल्टर इलेक्ट्रोलाइटिक कॅपेसिटर रुबीकॉनचे आहे, 450V 82μF च्या तपशीलासह.

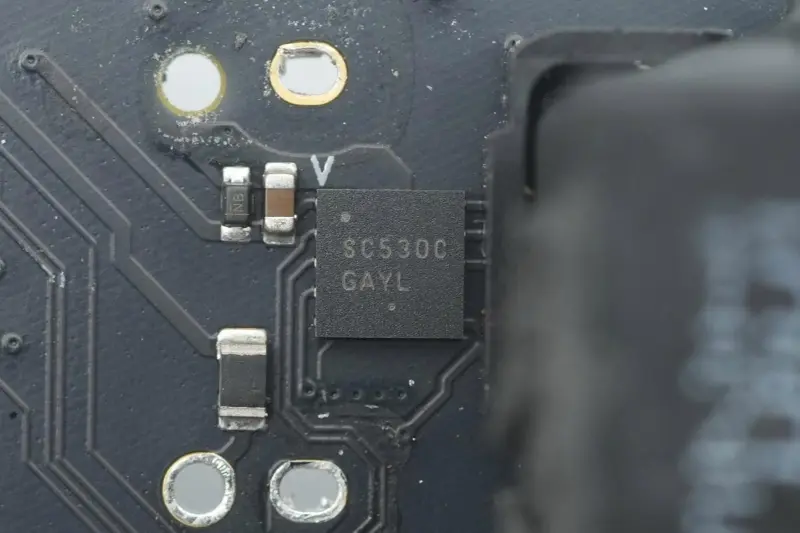

Infineon आणि STMicroelectronics स्विच ट्यूबसाठी ड्रायव्हर हे SC530C चिन्हांकित ON सेमीकंडक्टरचे कस्टम मॉडेल आहे.

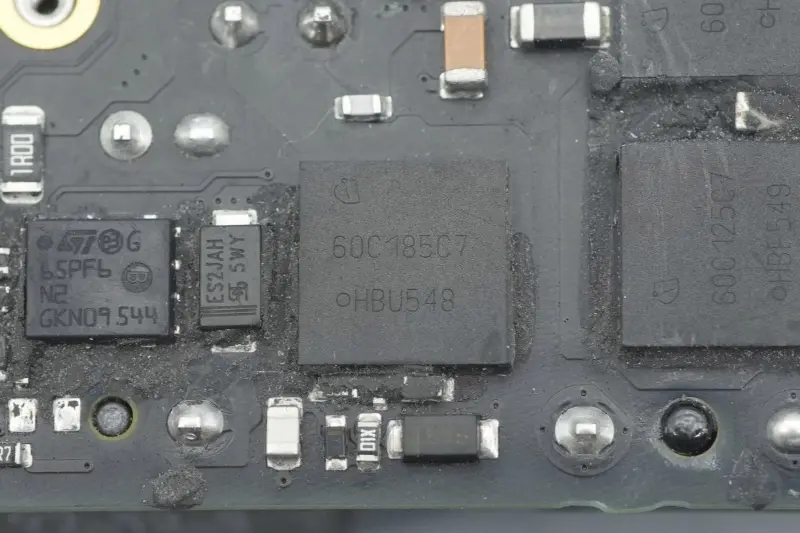

Infineon ची कस्टम MOS ट्यूब, 60C185C7 चिन्हांकित, Apple साठी एक कस्टम मॉडेल, VSON‑4 मध्ये पॅकेज केलेले.

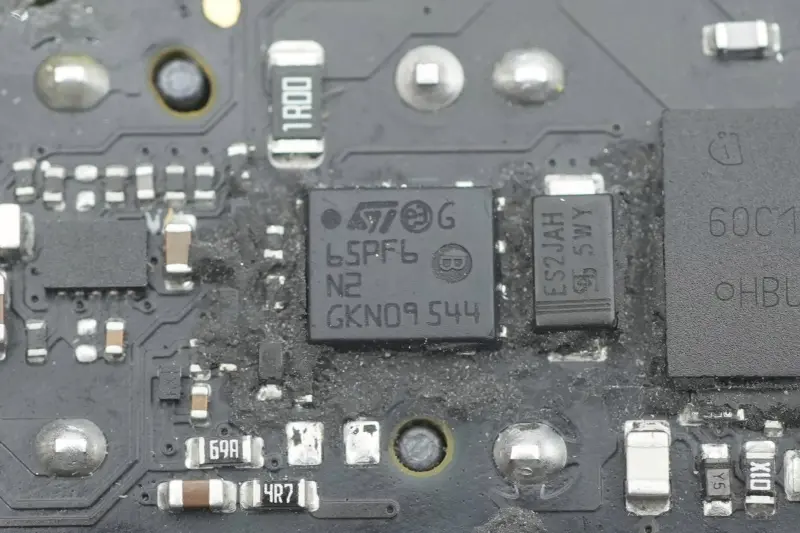

दुसरी MOS ट्यूब STMicroelectronics ची आहे, 65PF6N2 चिन्हांकित, PowerFLAT 5x6 HV मध्ये पॅकेज केलेली आहे.

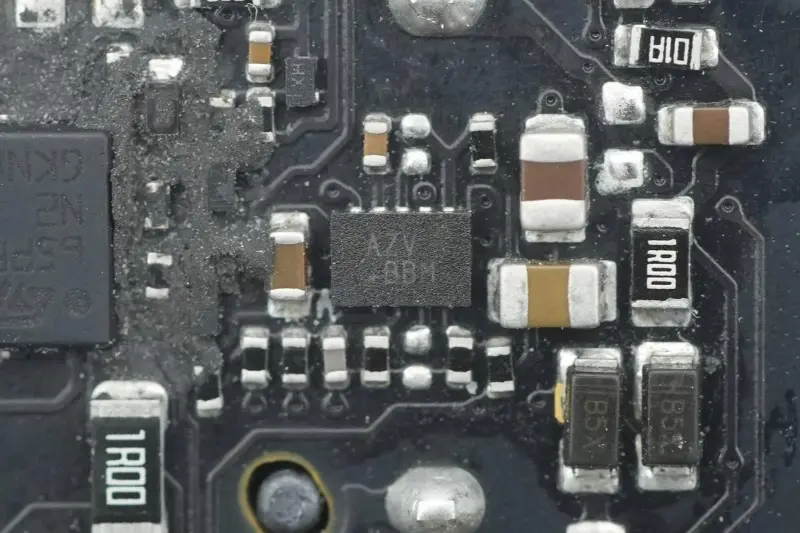

AZV चिन्हांकित चिप.

स्टेप-डाउन स्टेजचा इनपुट प्रवाह शोधण्यासाठी वर्तमान ट्रान्सफॉर्मर.

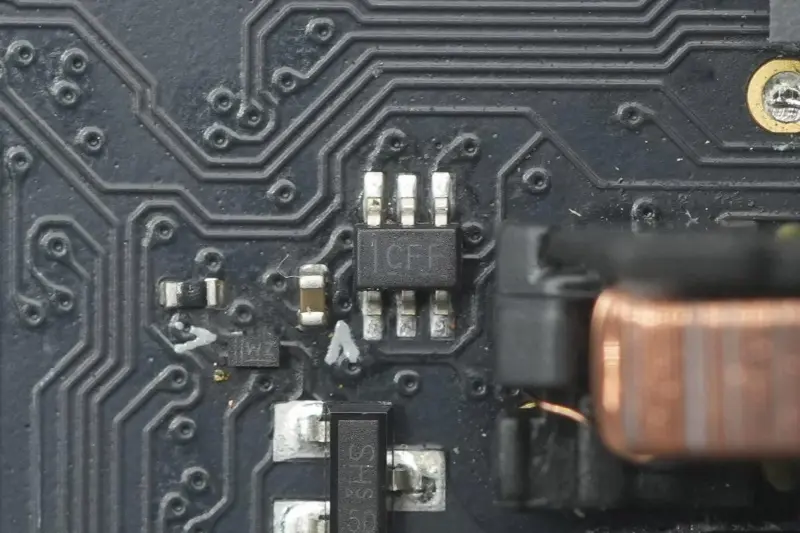

श्मिट ट्रिगर इनपुटसह ड्युअल-चॅनल 1.65–5.5V इन्व्हर्टर टेक्सास इन्स्ट्रुमेंट्सचे आहे, CFF चिन्हांकित, SN74LVC2G14 मॉडेल, SC70 मध्ये पॅकेज केलेले आहे.

स्टेप-डाउन इंडक्टरचा क्लोज-अप.

तिसऱ्या फिल्म फिल्टर कॅपेसिटरमध्ये 1μF 450V चे तपशील आहेत.

मुख्य कंट्रोल चिप पॉवर सप्लाय कॅपेसिटर देखील रुबीकॉन कडून आहे, 35V 47μF च्या स्पेसिफिकेशनसह.

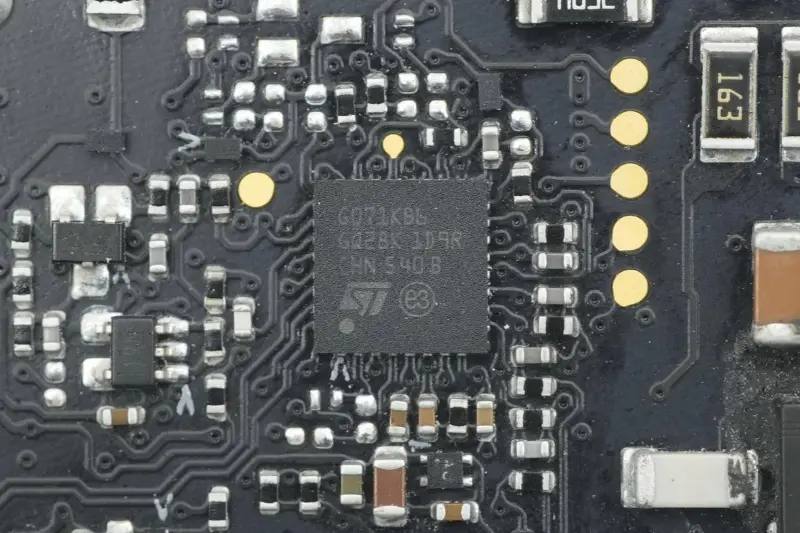

STMicroelectronics STM32G071KB M0 कोर MCU, अंगभूत 128K फ्लॅश, 36K RAM, मुख्य वारंवारता 64MHz, UFQFPN32 मध्ये पॅकेज केलेले, वीज पुरवठ्याच्या प्राथमिक ड्राइव्ह नियंत्रणासाठी वापरले जाते.

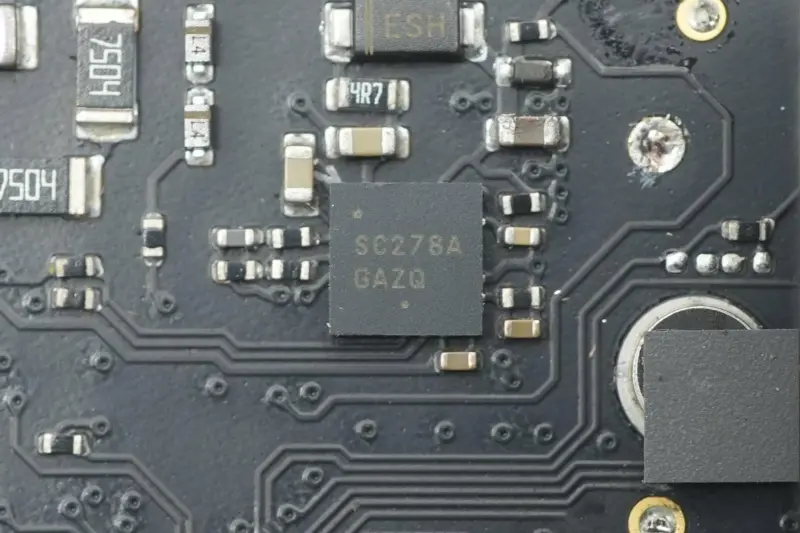

दोन एलएलसी स्विच ट्यूबसाठी ड्रायव्हर हे ON सेमीकंडक्टरचे कस्टम मॉडेल आहे, जे SC278A चिन्हांकित केले आहे, जे DFN-10 मध्ये पॅकेज केलेले आहे.

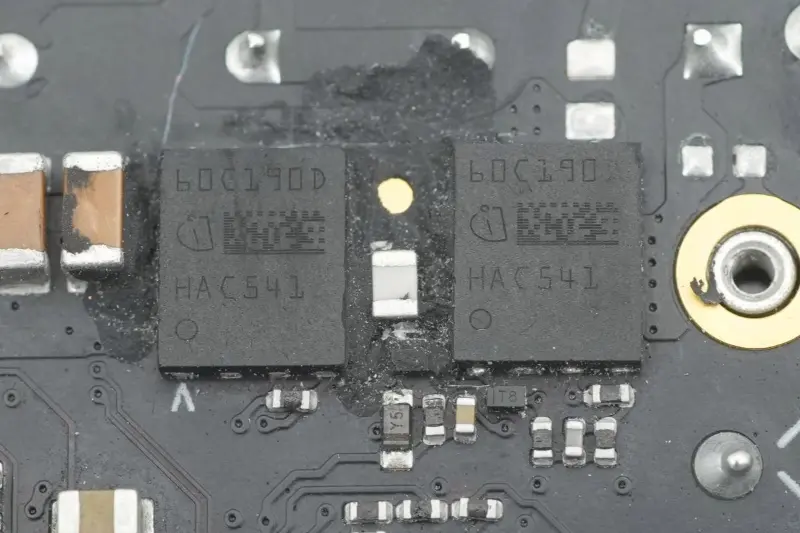

दोन LLC स्विच ट्यूब Infineon च्या आहेत, 60C190D चिन्हांकित, Apple साठी कस्टम मॉडेल्स, TSON‑8‑6 मध्ये पॅकेज केलेले आहेत.

दोन रेझोनंट कॅपेसिटर VISHAY चे आहेत.

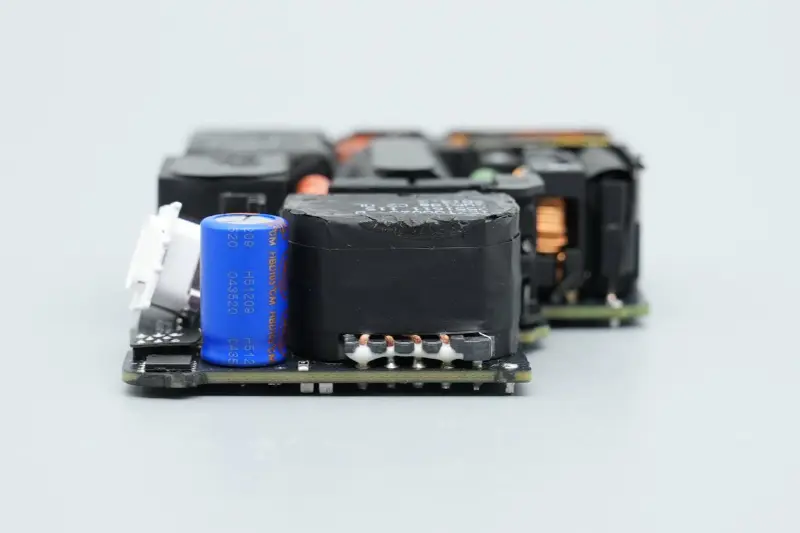

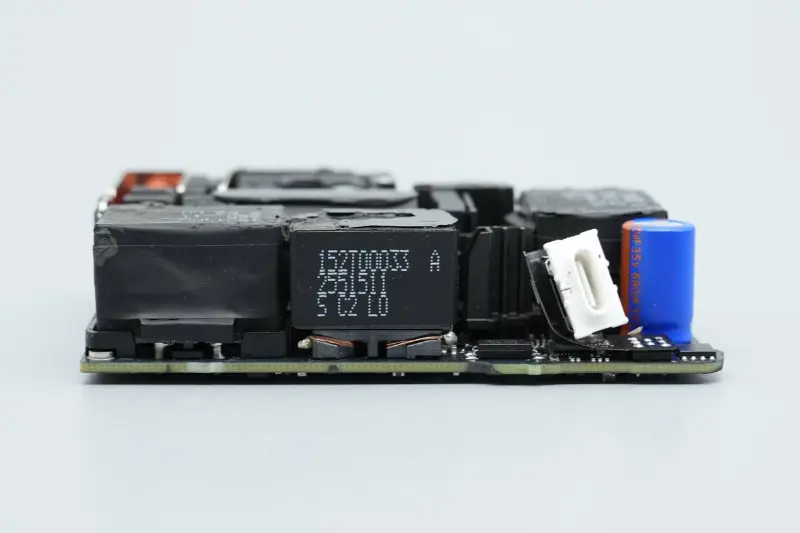

ट्रान्सफॉर्मर, ऑप्टोकपलर, आउटपुट फिल्टर कॅपेसिटर, प्रोटोकॉल चिप आणि VBUS स्विच ट्यूब आउटपुटच्या एका बाजूला स्थापित केले आहेत.

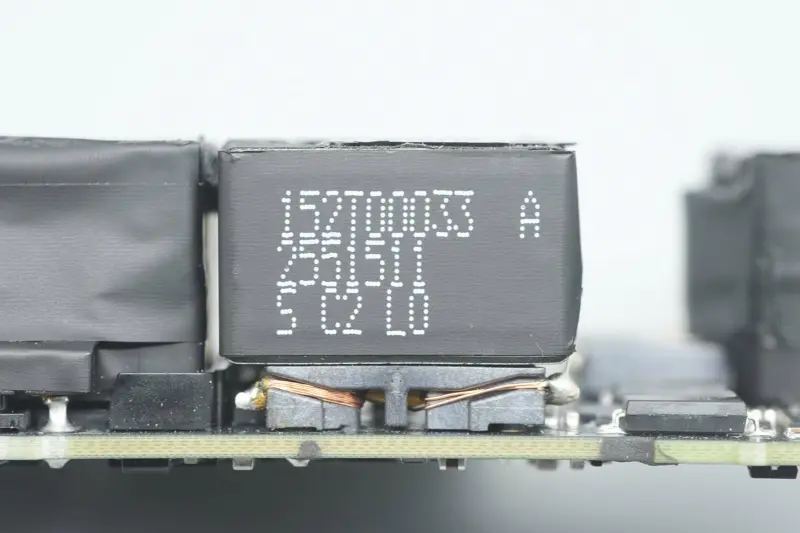

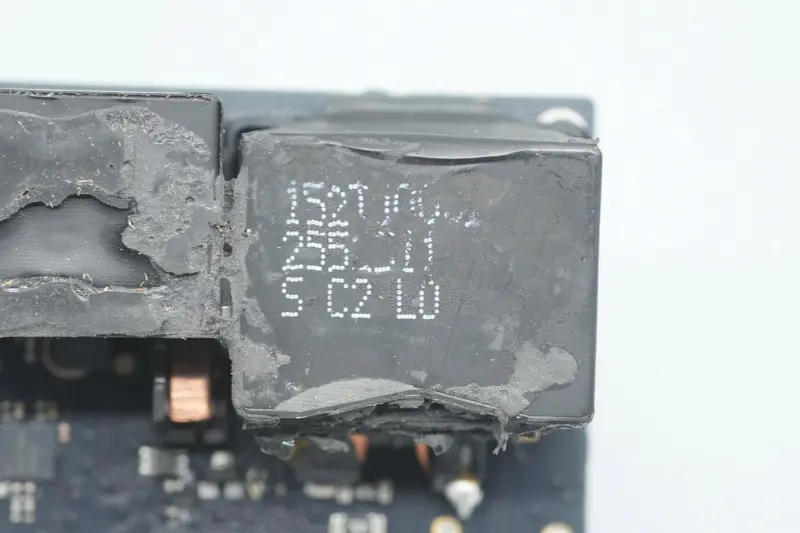

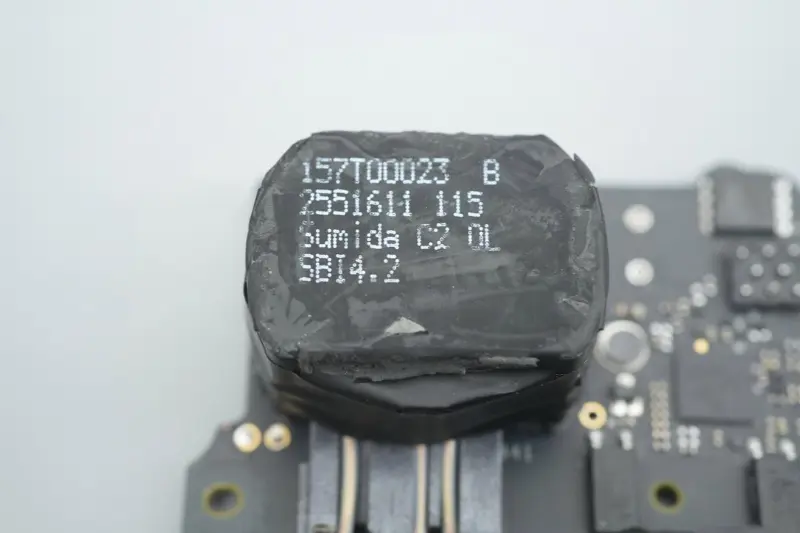

ट्रान्सफॉर्मरचा पुरवठा सुमिडा यांनी केला आहे.

दोन ब्लॅक Y कॅपेसिटर अँटी-हस्तक्षेपासाठी वापरले जातात.

फीडबॅक आउटपुट व्होल्टेज आणि सर्किट संरक्षणासाठी वापरलेले दोन ऑप्टोकपलरचे क्लोज-अप.

तिसऱ्या Y कॅपेसिटरचे क्लोज-अप.

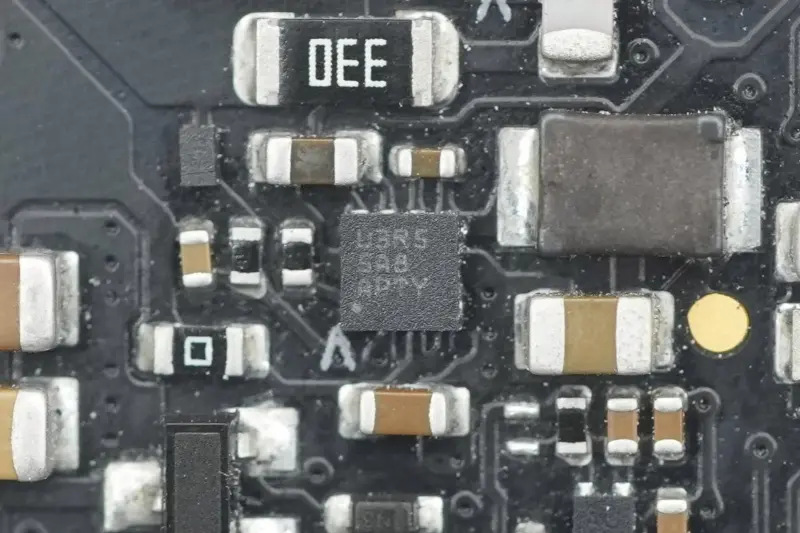

सिंक्रोनस रेक्टिफिकेशन कंट्रोलरला पॉवर करण्यासाठी स्टेप-डाउन कन्व्हर्टर.

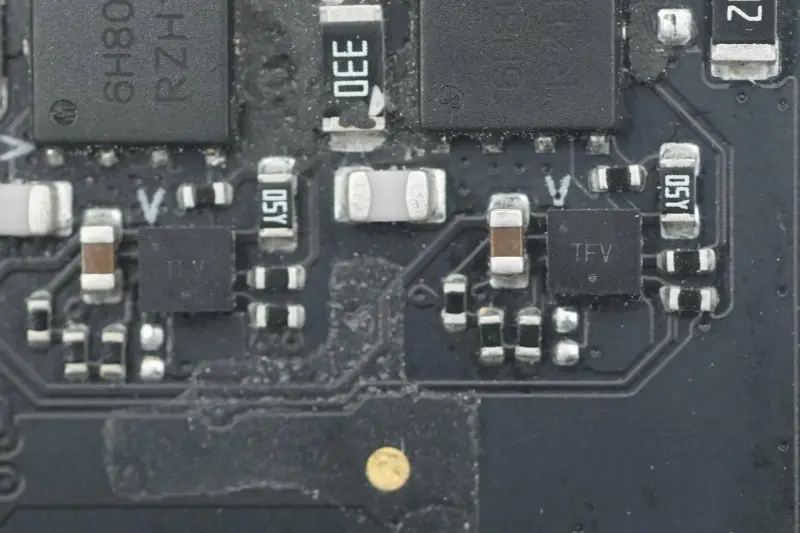

दोन कस्टम-मॉडेल सिंक्रोनस रेक्टिफिकेशन कंट्रोलर्स ON सेमीकंडक्टरचे आहेत, TFV चिन्हांकित, WDFN8 मध्ये पॅकेज केलेले आहेत.

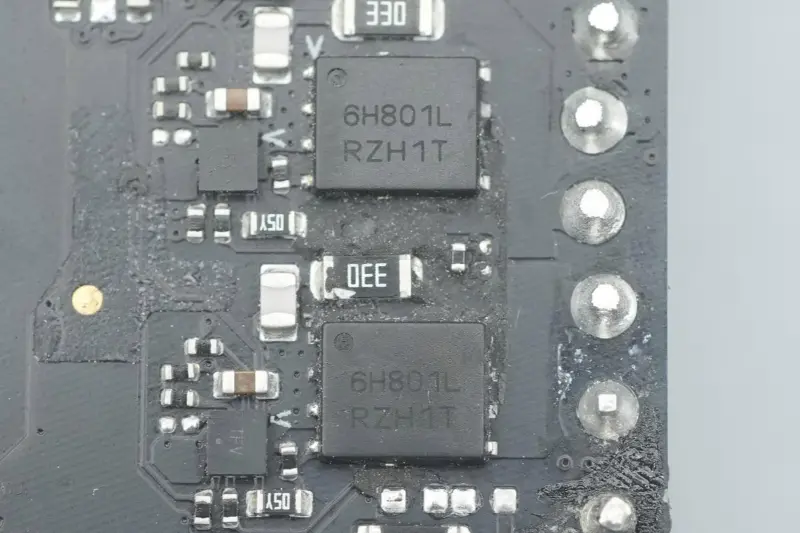

सिंक्रोनस रेक्टिफायर ट्यूब ON ​​सेमीकंडक्टर, मॉडेल NTMFS6H801NL, NMOS ट्यूब, व्होल्टेज 80V, ऑन-रेझिस्टन्स 2.7mΩ, DFN5 मध्ये पॅकेज केलेली आहे.

आउटपुट फिल्टर कॅपेसिटर लेलॉनचे आहे.

कॅपेसिटर तपशील 35V 680μF आहे.

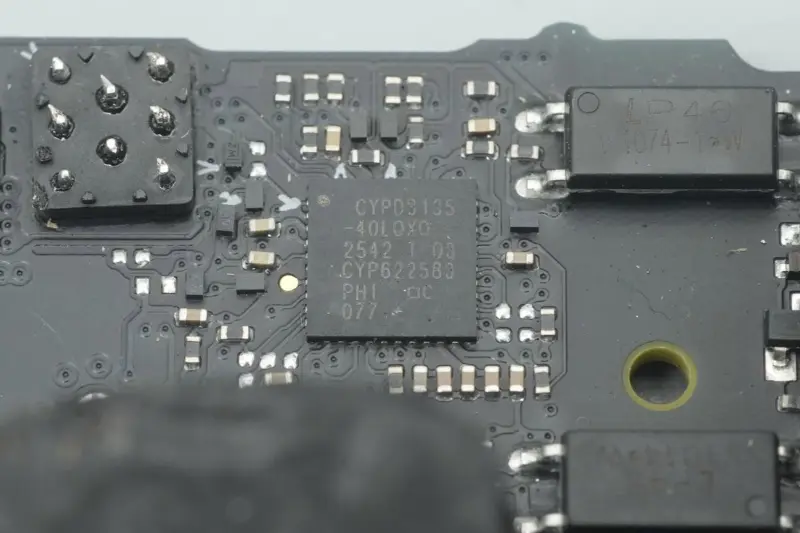

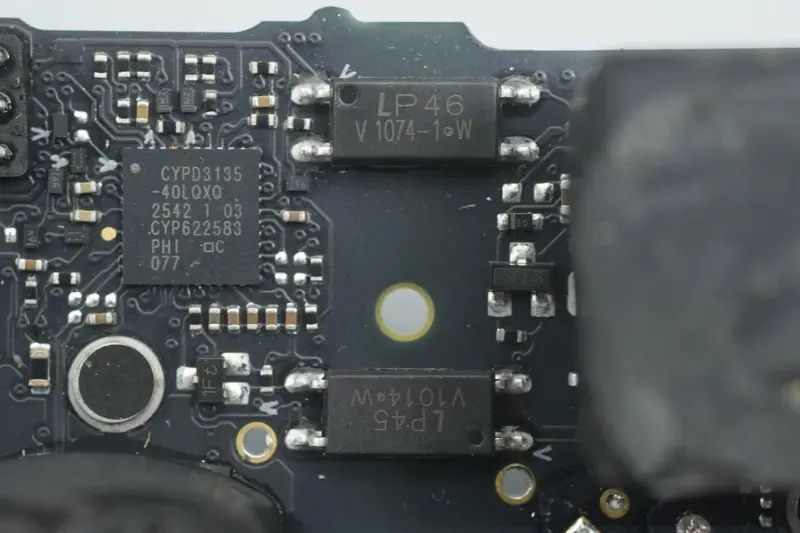

प्रोटोकॉल चिप Infineon CYPD3135 स्वीकारते, उद्योगातील पहिली USB PD3.1 फास्ट चार्जिंग प्रोटोकॉल चिप, Apple ते Infineon द्वारे सानुकूलित.

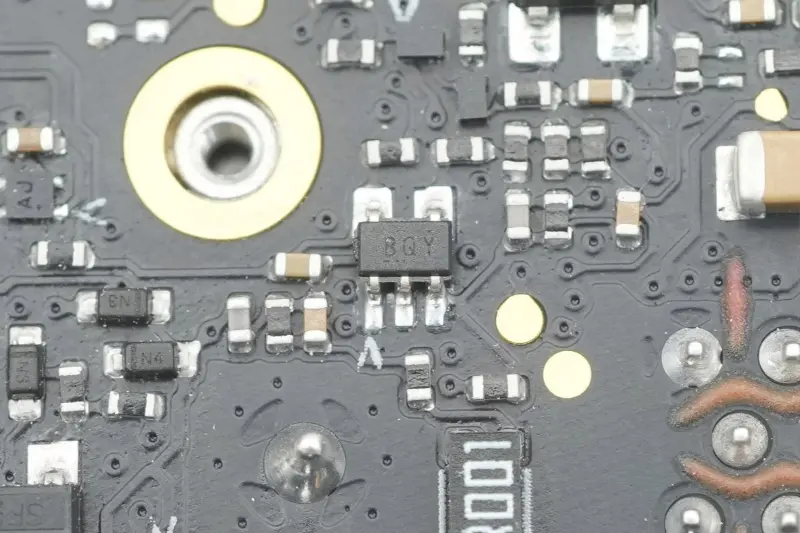

आउटपुट वर्तमान शोधण्यासाठी ॲम्प्लीफायर.

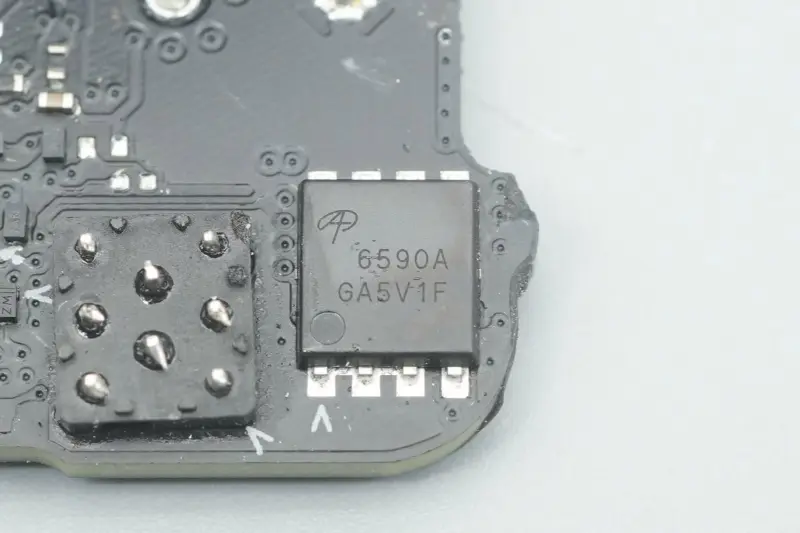

आउटपुट VBUS स्विच ट्यूब AOS, मॉडेल AON6590A, NMOS ट्यूब, व्होल्टेज 40V, ऑन-रेझिस्टन्स 0.99mΩ, DFN5*6 मध्ये पॅकेज केलेले आहे.

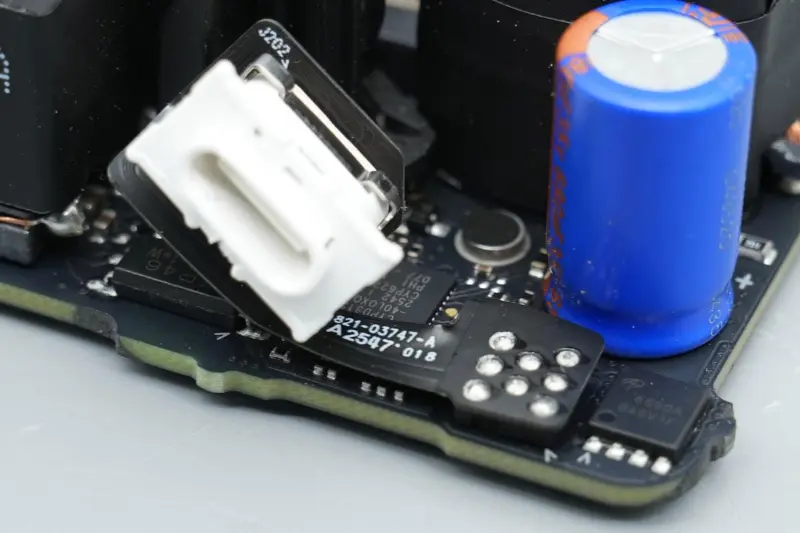

USB‑C पोर्ट रिसेप्टॅकल मुख्य PCB शी लवचिक सर्किट बोर्डद्वारे जोडलेले आहे.

USB-C पोर्ट रिसेप्टॅकलचा क्लोज-अप.

सारांश

Apple चे नवीन 140W फास्ट चार्जर A3607 Apple ची सातत्यपूर्ण किमान डिझाइन भाषा चालू ठेवते आणि त्याचे एकूण स्वरूप आणि आकार मागील पिढी A2452 शी अत्यंत सुसंगत आहे. तथापि, काही तपशील फरक आहेत: विलग करण्यायोग्य पिन मॉड्यूलच्या स्लॉटमध्ये सहायक फिक्सेशनसाठी मेटल क्लिप जोडली जाते.

कार्यक्षमतेच्या बाबतीत, Apple च्या नवीन-जनरेशन उपकरणांसाठी फ्लॅगशिप पॉवर सप्लाय म्हणून काम करत असताना, ते मागील जुन्या मॉडेल्सशी देखील अत्यंत सुसंगत आहे, जे उपकरणांसाठी 140W PD3.1 पर्यंत जलद चार्जिंग प्रदान करते.

चार्जर अजूनही PFC + LLC + सिंक्रोनस स्टेप-डाउनचे उच्च-कार्यक्षमतेचे आर्किटेक्चर स्वीकारतो, ज्यामध्ये कॉम्पॅक्ट एकूण मांडणी आणि ठोस उष्णता नष्ट करणे डिझाइन आहे. मुख्य घटकांच्या संदर्भात, NXP, STMicroelectronics, ON सेमीकंडक्टर आणि Infineon मधील कंट्रोलर अजूनही समान भाग क्रमांकाच्या चिप्स आहेत या आधारावर, उर्जा उपकरणे जवळजवळ Infineon च्या सानुकूल उत्पादनांप्रमाणे एकत्रित केली गेली आहेत, ज्यामुळे एकूण समाधान अधिक गहन आणि सानुकूलित होते आणि ऊर्जा कार्यक्षमतेत आणखी सुधारणा अपेक्षित आहे.
