आमचे नवीन उत्पादन-300W GaN वीज पुरवठा

स्टारवेलएक उच्च-तंत्रज्ञान एंटरप्राइझ आहेवीज पुरवठाविविध क्षेत्रांच्या गरजा पूर्ण करण्यासाठी पीओई पॉवर सप्लाय, कम्युनिकेशन पॉवर सप्लाय, एनर्जी स्टोरेज इनव्हर्टर, पॉवर अडॅप्टर्स, इंडस्ट्रियल कंट्रोल पॉवर सप्लाय इ. यासह विविध प्रगत वीज पुरवठा उत्पादनांचे R&D आणि उत्पादनासाठी वचनबद्ध उत्पादन. या समस्येचे निराकरण विश्लेषण 300W 48V GaN पॉवर सप्लाय मॉड्यूल आणते.

या पॉवर सप्लाय मॉड्यूलचे मॉडेल R0168 आहे, जे 100~264Vac च्या इनपुट व्होल्टेजला समर्थन देते, 48V 6.25A च्या आउटपुटसह आणि 300W च्या आउटपुट पॉवरसह. हे -10 ~ 55 ℃ च्या सभोवतालच्या तापमान श्रेणीमध्ये कार्य करू शकते. पॉवर सप्लायमध्ये मॉड्युलर डिझाइन आहे, ज्यामध्ये इनपुट आणि आउटपुट टर्मिनल दोन्हीवर कनेक्टर प्रदान केले जातात. या 300W GaN पॉवर सप्लाय मॉड्युलचे सोल्यूशन विश्लेषण खालीलप्रमाणे आहे, त्याच्या अंतर्गत डिझाइन आणि सामग्रीवर एक नजर टाकण्यासाठी.

स्टारवेल 300W GaN पॉवर सप्लाय चे स्वरूप

मॉड्यूल

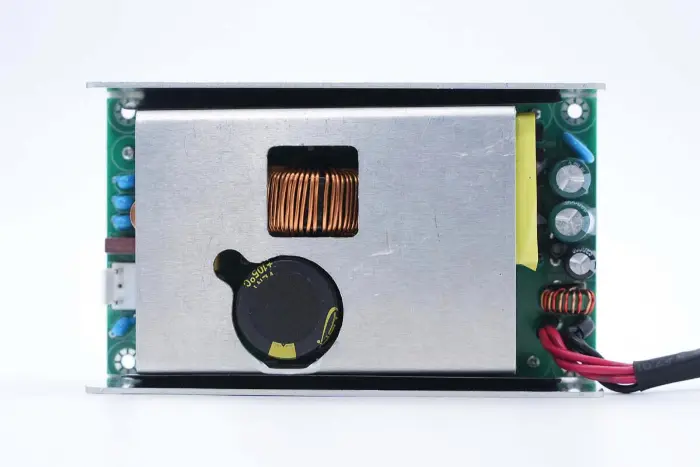

स्टारवेल 300W GaN पॉवर सप्लाय मॉड्यूल ॲल्युमिनियम मिश्र धातुचे कवच स्वीकारते. PCBA मॉड्यूलचा पुढचा भाग ॲल्युमिनियम मिश्र धातुच्या उष्णता सिंकसह सुसज्ज आहे, ज्यामध्ये जाडी कमी करण्यासाठी उच्च-व्होल्टेज फिल्टर कॅपेसिटर आणि PFC बूस्ट इंडक्टरशी संबंधित पोकळ क्षेत्रे आहेत.

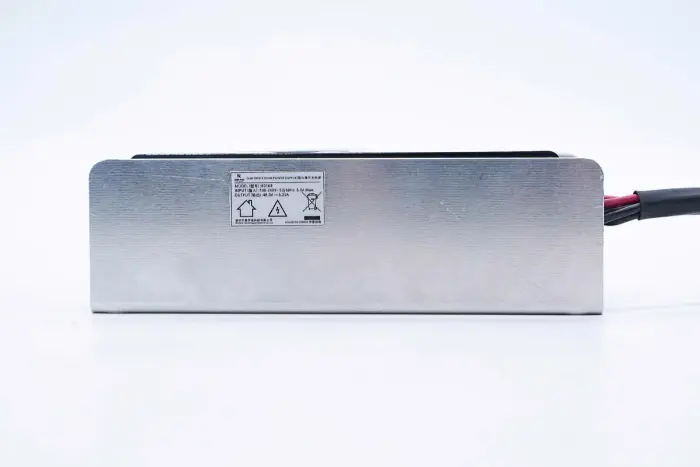

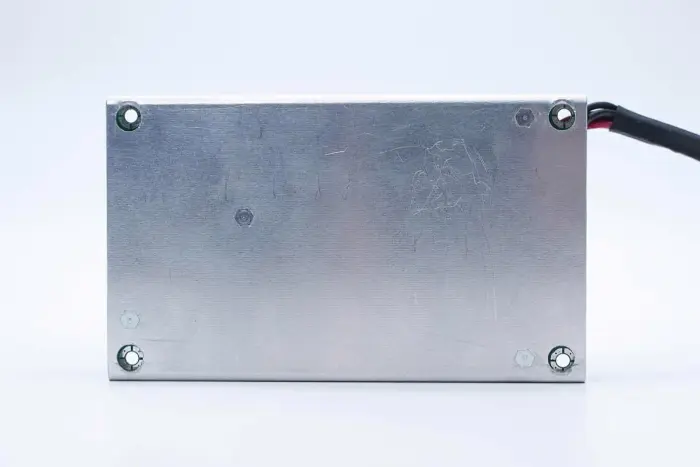

वीज पुरवठा मॉड्यूलच्या मागील बाजूस ॲल्युमिनियम मिश्र धातुचे कवच आहे.

मॉडेल: B0168

इनपुट: 100-240V~ 50/60Hz 5.0A कमाल

आउटपुट: 48V 6.25A

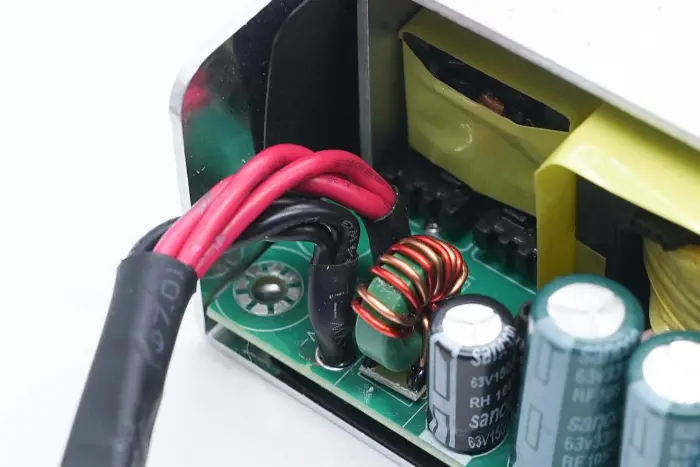

आउटपुट वायर सोल्डरिंगद्वारे जोडल्या जातात, इन्सुलेशनसाठी सोल्डर जोडांवर उष्णता-संकोचन टयूबिंग स्लीव्ह केले जाते.

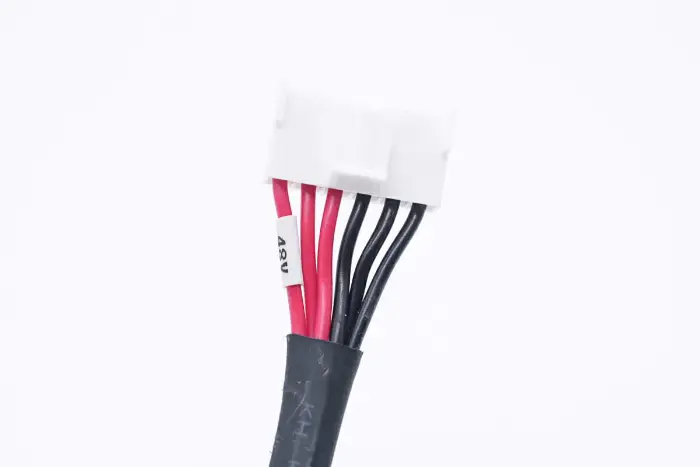

आउटपुट कनेक्टरचा क्लोज-अप: लाल वायर सकारात्मक पोल आहे आणि स्लीव्ह 48V आउटपुटसाठी चिन्हांकित आहे.

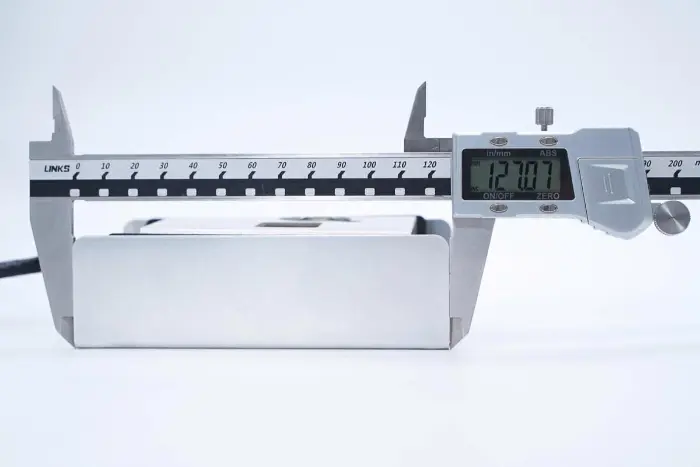

व्हर्नियर कॅलिपरने मोजलेल्या वीज पुरवठा मॉड्यूलची लांबी अंदाजे 127.1 मिमी आहे.

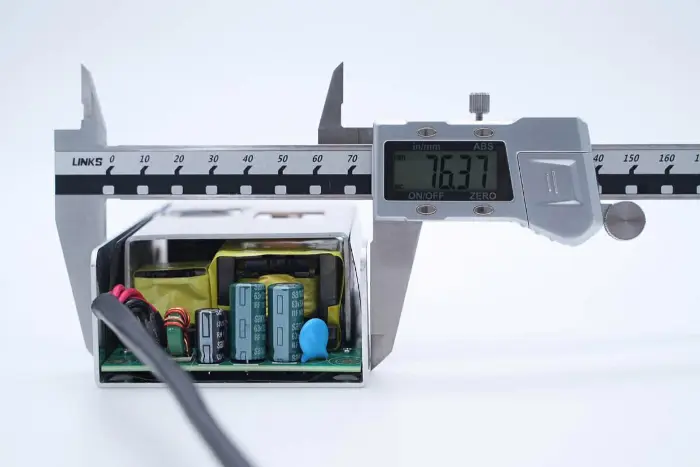

वीज पुरवठा मॉड्यूलची रुंदी अंदाजे 76.4 मिमी आहे.

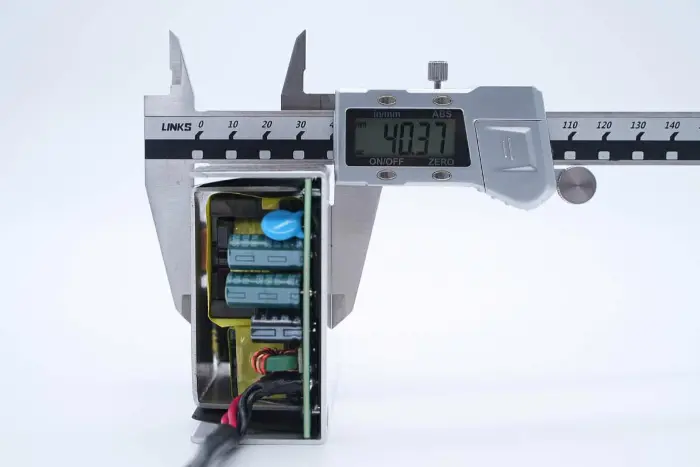

वीज पुरवठा मॉड्यूलची जाडी अंदाजे 40.4 मिमी आहे.

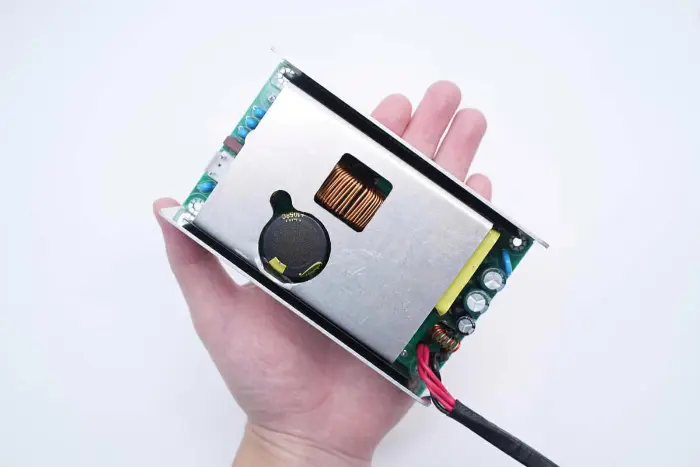

हातात धरलेल्या वीज पुरवठा मॉड्यूलची अंतर्ज्ञानी आकार धारणा. GaN पॉवर डिव्हाइसेसच्या वापराबद्दल धन्यवाद, पॉवर घनता मोठ्या प्रमाणात सुधारली आहे आणि 300W आउटपुट पॉवरची मात्रा लक्षणीयरीत्या कमी झाली आहे, जागा वाचवते.

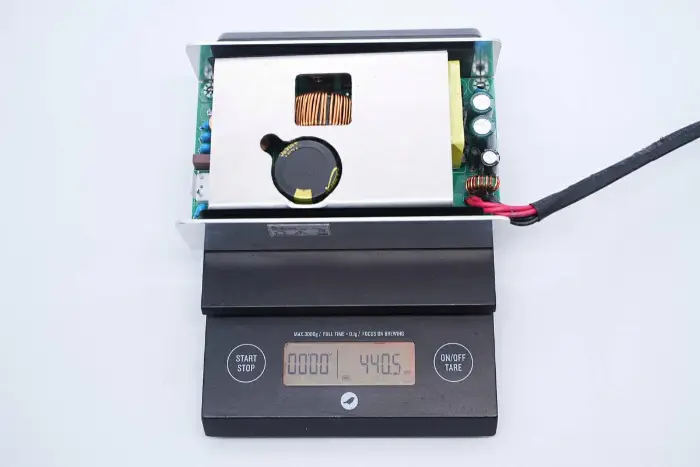

वीज पुरवठा मॉड्यूलचे मोजलेले वजन अंदाजे 441 ग्रॅम आहे.

स्टारवेल 300W GaN वीज पुरवठ्याचे विश्लेषण

मॉड्यूल

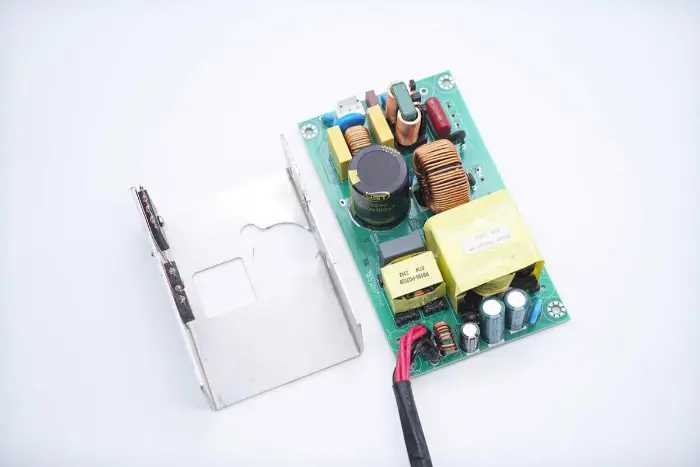

PCBA मॉड्यूल स्क्रूसह उष्णता सिंकवर निश्चित केले जाते.

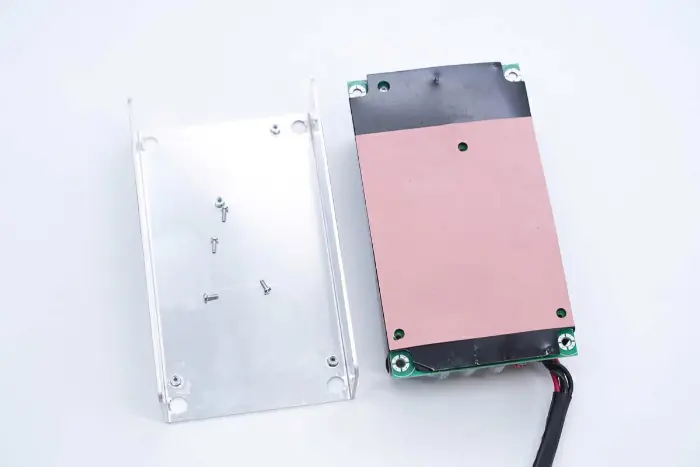

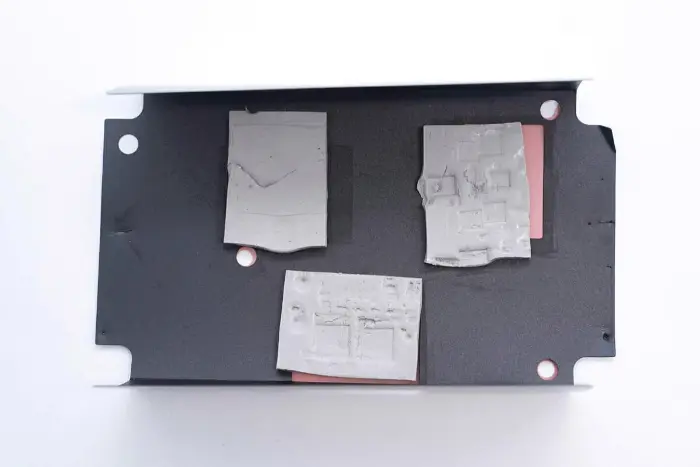

जेव्हा PCBA मॉड्यूल बाहेर काढले जाते तेव्हा उष्णता सिंकशी संबंधित स्थानांवर इन्सुलेटिंग सिलिकॉन शीट्स पेस्ट केल्या जातात.

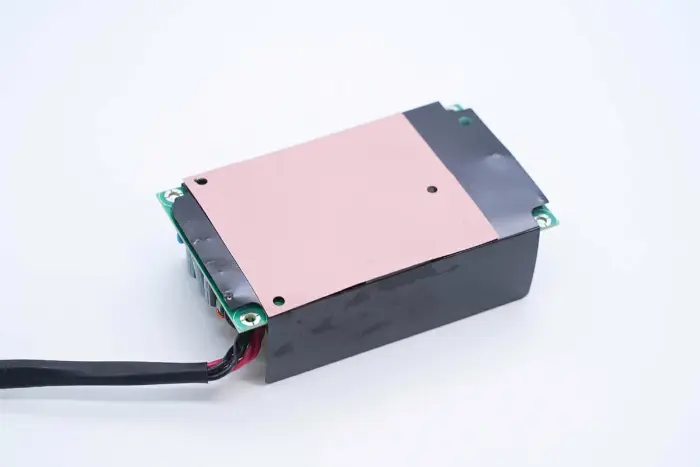

PCBA मॉड्यूलच्या बाजूला एक इन्सुलेट मायलार शीट प्रदान केली आहे.

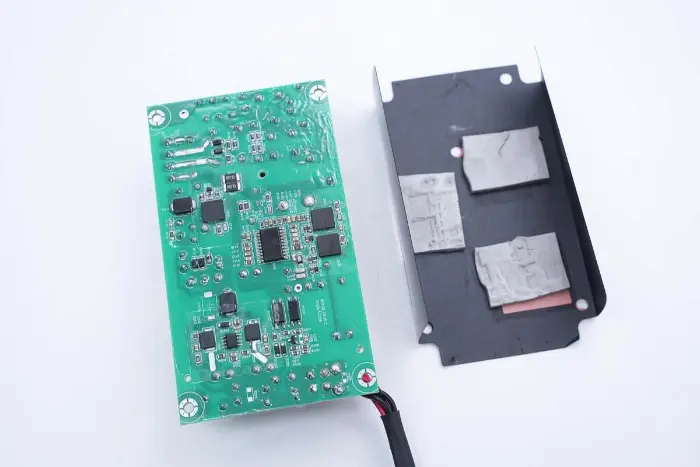

इन्सुलेटिंग मायलार शीट काढून टाकली जाते, पॉवर उपकरणांशी संबंधित पोझिशन्सवर छिद्रे कापली जातात आणि उष्णता चालविण्यासाठी थर्मल पॅड प्रदान केले जातात.

तीन थर्मल पॅड अनुक्रमे पीएफसी स्विच, एलएलसी स्विच आणि सिंक्रोनस रेक्टिफायरशी संबंधित आहेत.

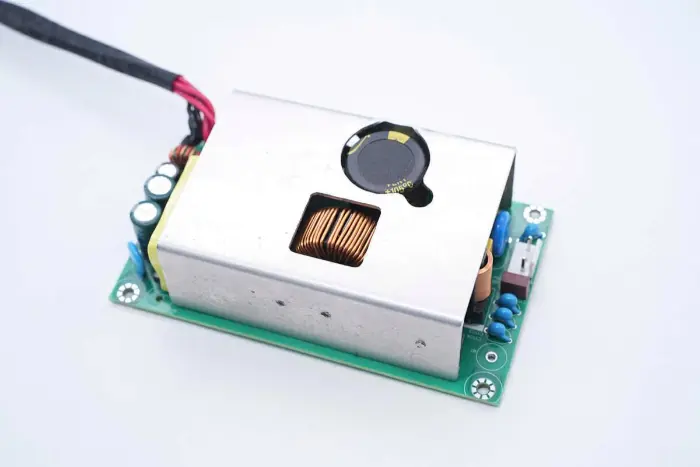

PCBA मॉड्यूलवर ॲल्युमिनियम मिश्र धातुचे उष्णता सिंक देखील झाकलेले असते आणि पॉवर उपकरणे स्क्रूने निश्चित केली जातात.

PCBA मॉड्युलवर झाकलेले हीट सिंक डिसोल्डरिंगद्वारे काढून टाकले जाते.

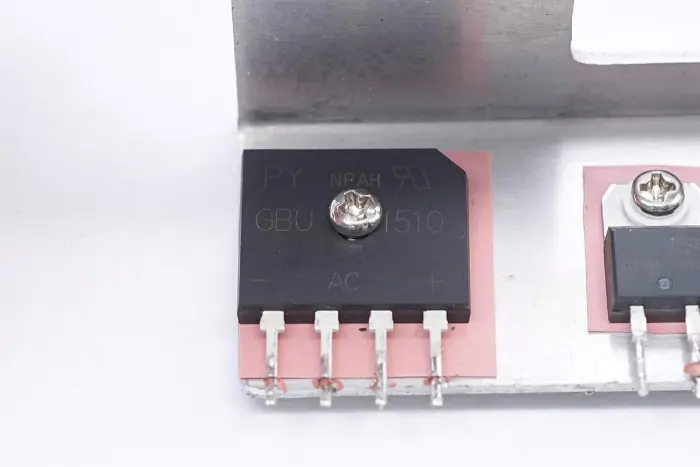

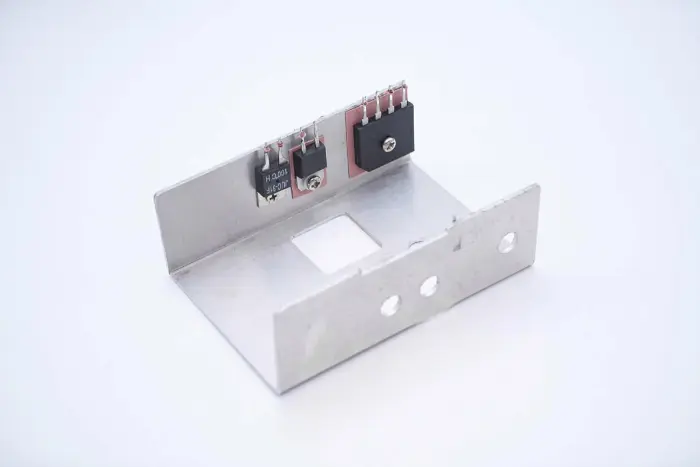

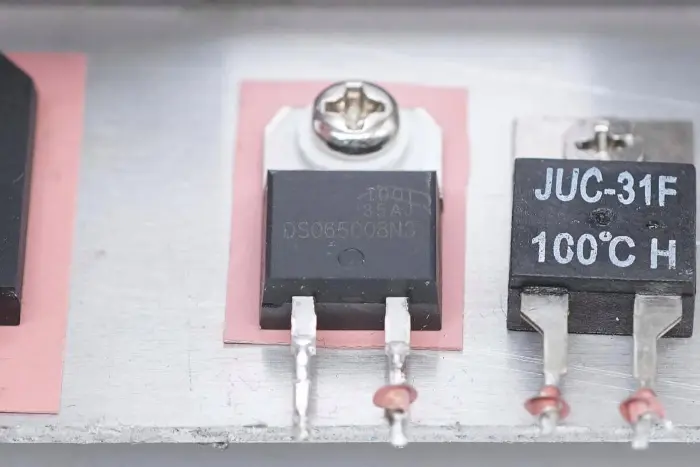

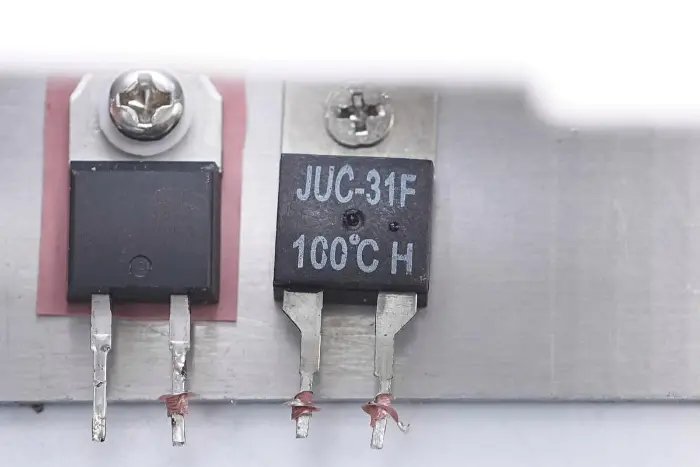

रेक्टिफायर ब्रिज, पीएफसी रेक्टिफायर डायोड आणि थर्मल स्विच हीट सिंकवर निश्चित केले जातात.

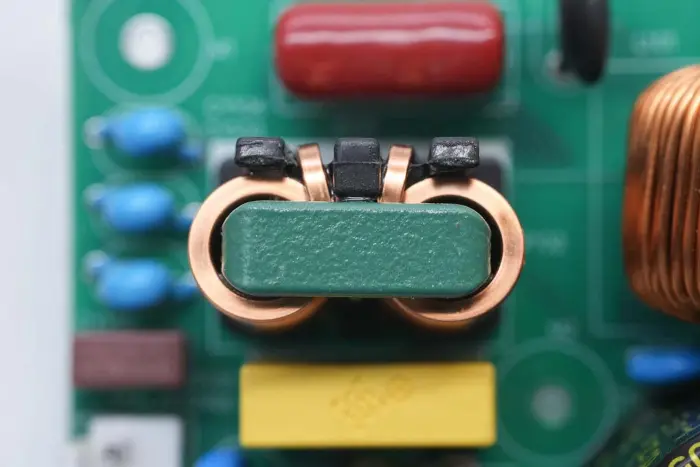

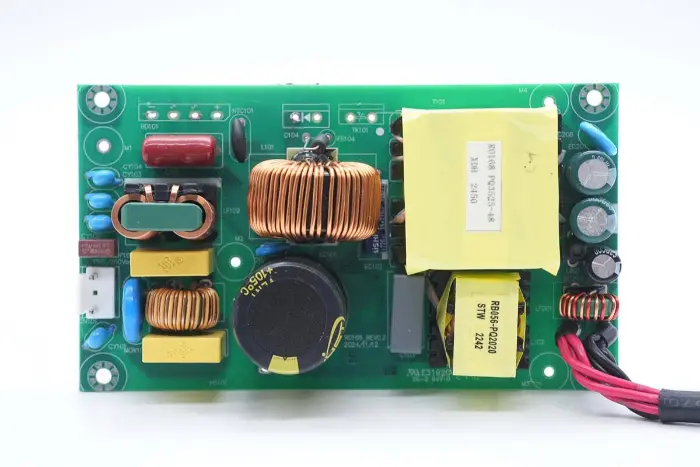

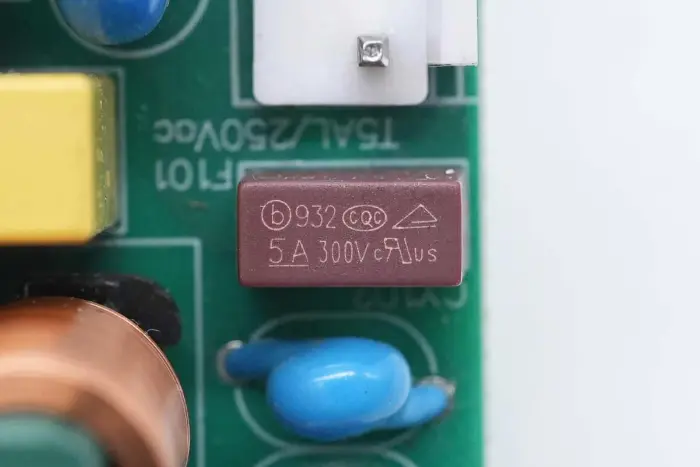

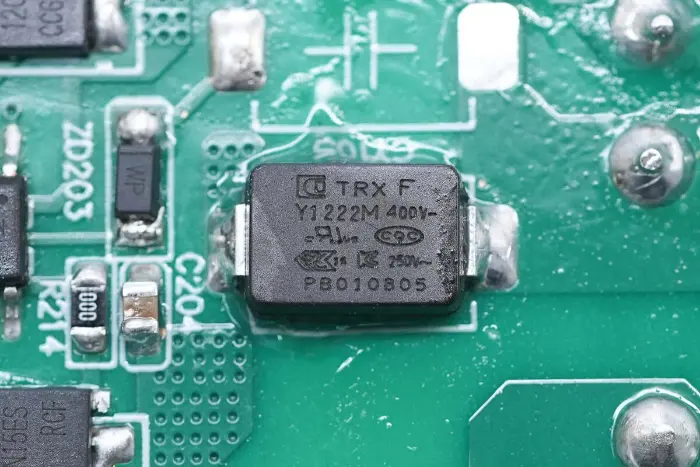

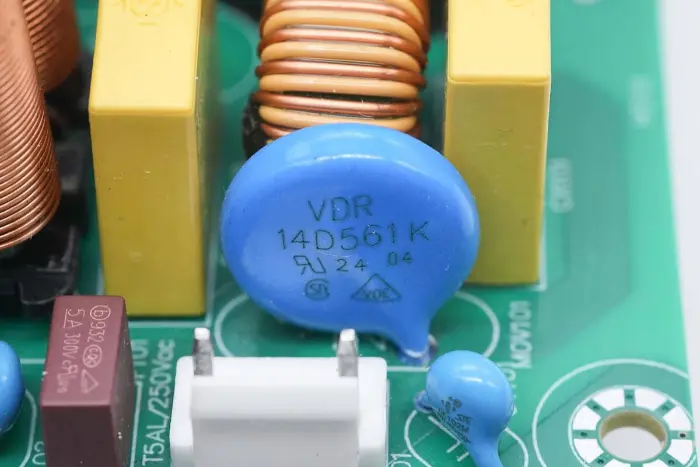

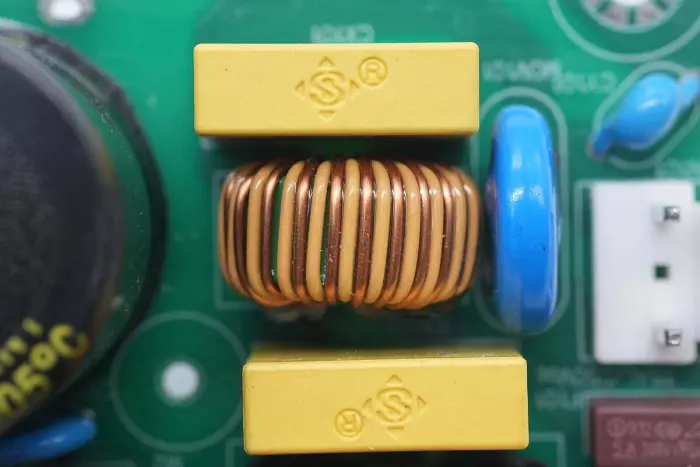

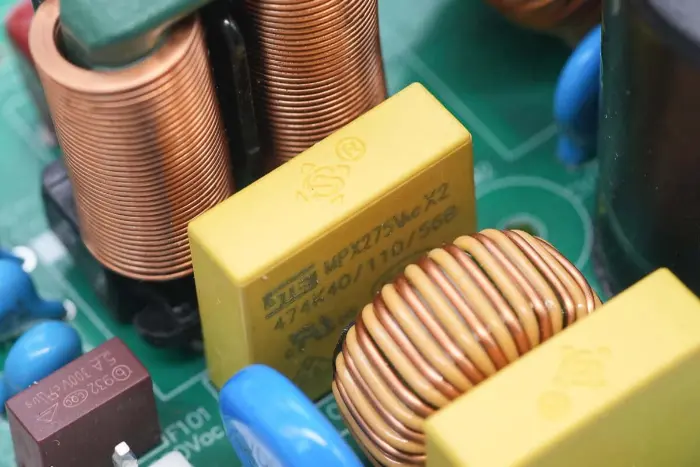

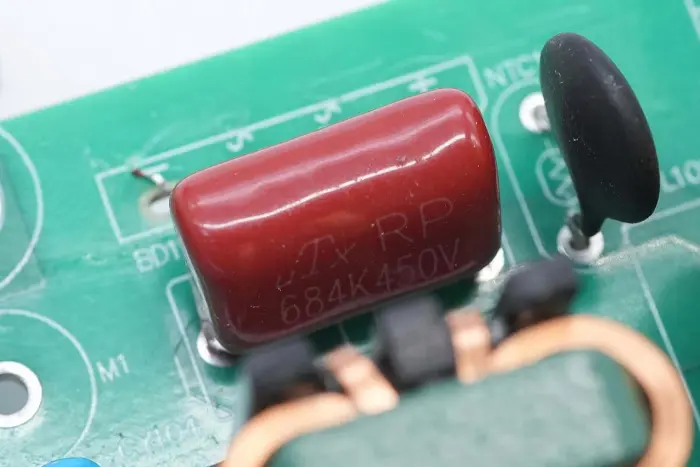

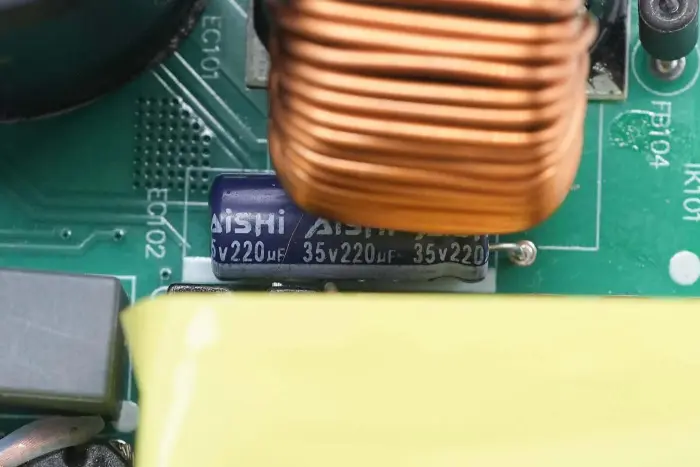

PCBA मॉड्यूलच्या पुढील भागाचे विहंगावलोकन: डावी बाजू पॉवर इनपुट सॉकेट, फ्यूज, Y कॅपेसिटर, व्हॅरिस्टर, कॉमन-मोड इंडक्टर आणि सुरक्षा X2 कॅपेसिटरने सुसज्ज आहे. मध्यम स्थिती PFC बूस्ट इंडक्टर आणि उच्च-व्होल्टेज फिल्टर कॅपेसिटरसह सुसज्ज आहे. उजवी बाजू एलएलसी रेझोनंट कॅपेसिटर, रेझोनंट इंडक्टर, ट्रान्सफॉर्मर, फिल्टर कॅपेसिटर आणि फिल्टर इंडक्टरसह सुसज्ज आहे.

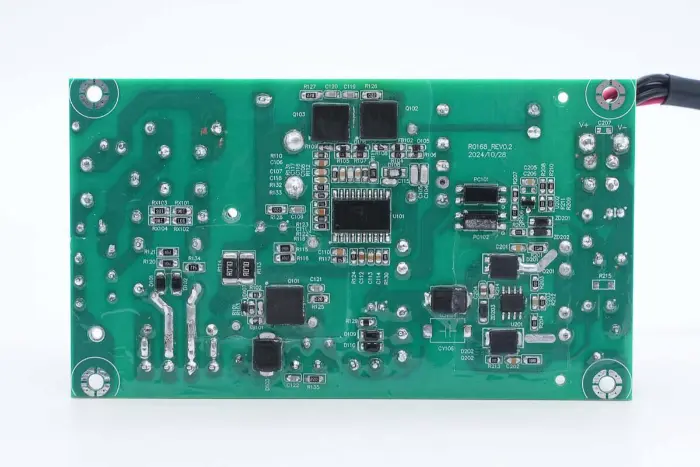

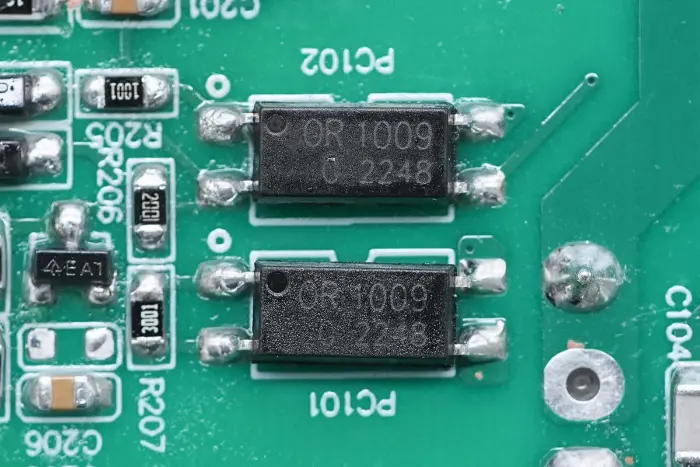

PCBA मॉड्यूलच्या मागील बाजूस, 2-इन-1 PFC+LLC कंट्रोलर आहे. PFC स्विच खालच्या डावीकडे आहे, LLC स्विच मुख्य कंट्रोल चिपच्या वर आहे, फीडबॅक ऑप्टोकपलर उजवीकडे आहे आणि सिंक्रोनस रेक्टिफायर कंट्रोलर आणि दोन सिंक्रोनस रेक्टिफायर्स तळाशी आहेत. संपूर्ण बोर्ड संरक्षणासाठी कॉन्फॉर्मल कोटिंगसह लेपित आहे.

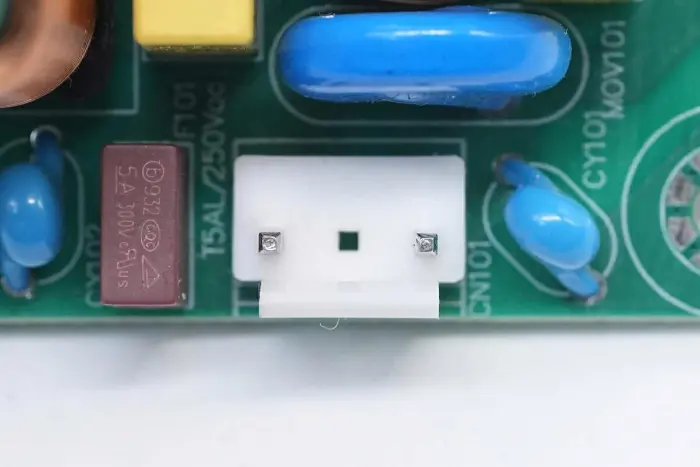

AC इनपुट टर्मिनल कनेक्टरने जोडलेले आहे.

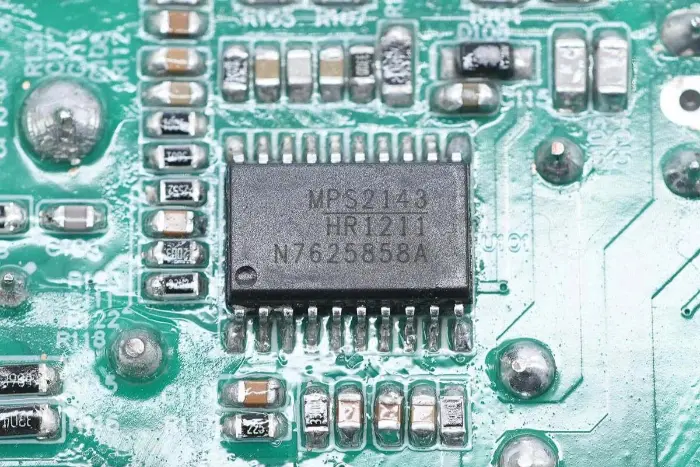

पॉवर सप्लायची मुख्य कंट्रोल चिप मॉर्नसन सेमीकंडक्टर HR1211, मल्टी-मोड PFC आणि करंट-मोड LLC 2-इन-1 कंट्रोलरचा अवलंब करते. हे फंक्शन्स समाकलित करते ज्यांना पारंपारिक सोल्यूशनमध्ये 2-3 चिप्सची आवश्यकता असते एका चिपमध्ये. PFC कंट्रोलर CCM आणि DCM ऑपरेटिंग मोडला सपोर्ट करतो.

HR1211 डिजिटल कंट्रोल कोरचा अवलंब करते, उच्च-व्होल्टेज स्टार्टअप आणि बुद्धिमान X कॅपेसिटर डिस्चार्जला समर्थन देते. PFC स्टेज 250KHz च्या कमाल ऑपरेटिंग फ्रिक्वेन्सीला समर्थन देते. एलएलसी स्टेजमध्ये इंटिग्रेटेड बूटस्ट्रॅप डायोडसह बिल्ट-इन 600V हाफ-ब्रिज ड्रायव्हर आहे, जो 500KHz पर्यंतच्या वारंवारतेवर कार्य करतो. हे सर्वसमावेशक संरक्षण कार्यांना समर्थन देते आणि SOIC-20 मध्ये पॅकेज केलेले आहे.

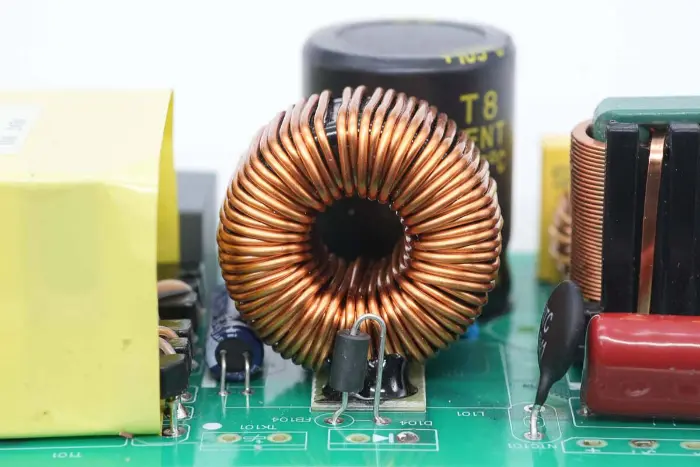

PFC बूस्ट इंडक्टरला चुंबकीय रिंगने जखम केली जाते आणि इन्सुलेशनसाठी तळाशी एक बेकलाइट शीट प्रदान केली जाते.

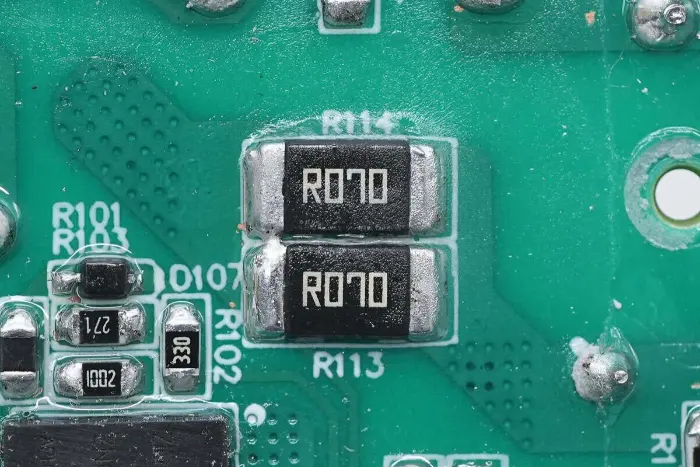

स्विच करंट शोधण्यासाठी दोन 70mΩ प्रतिरोधक समांतर जोडलेले आहेत.

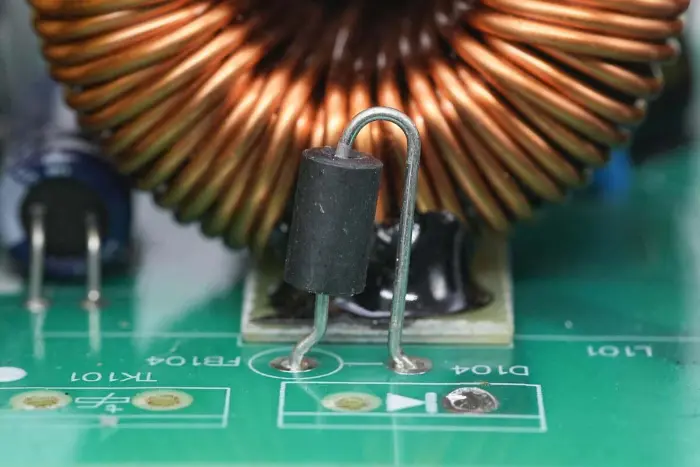

पीएफसी रेक्टिफायर डायोड चुंबकीय मणीसह मालिकेत जोडलेला आहे.

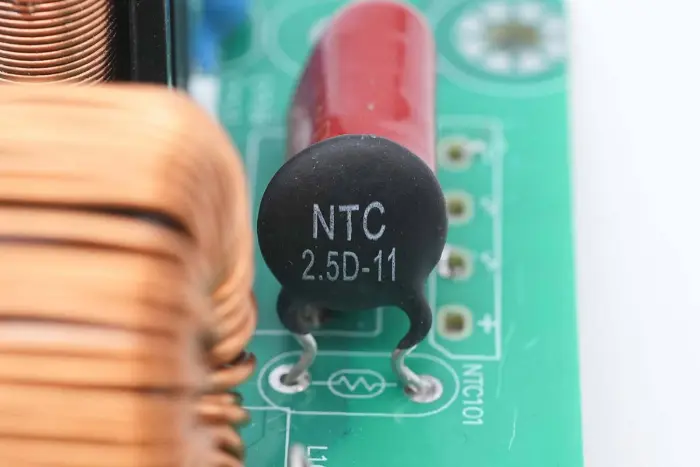

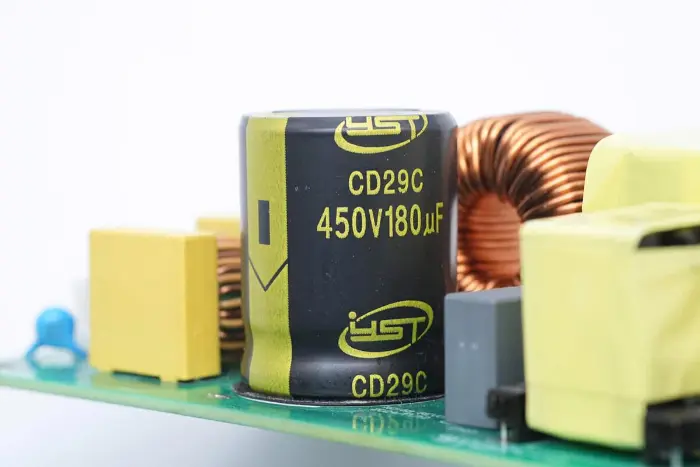

NTC थर्मिस्टरला 2.5D-11 चिन्हांकित केले आहे, जो उच्च-व्होल्टेज इलेक्ट्रोलाइटिक कॅपेसिटरचा चार्जिंग करंट दाबण्यासाठी वापरला जातो.

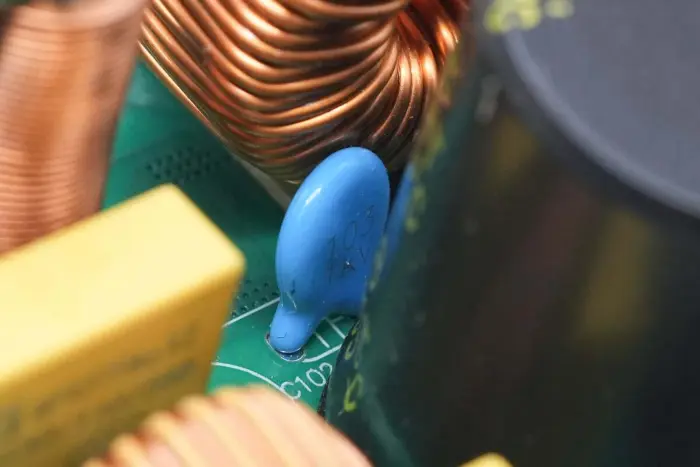

सिरेमिक कॅपॅसिटर 0.01μF 1KV च्या स्पेसिफिकेशनसह इलेक्ट्रोलाइटिक कॅपेसिटरसह समांतर जोडलेले आहेत.

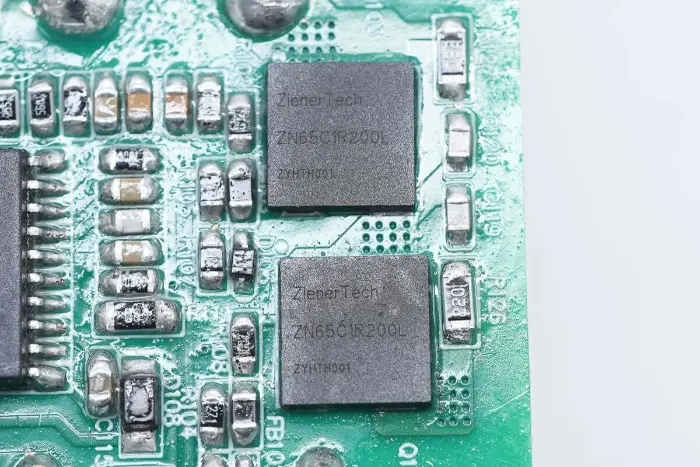

एलएलसी स्विच हे ZenerTech, मॉडेल ZN65C1R200L, 700V चे विदस्टँड व्होल्टेज आणि 800V चे क्षणिक विदंड व्होल्टेज, 200mΩ चे ऑन-रेझिस्टन्स, 20V चे गेट ड्राइव्ह व्होल्टेज सपोर्ट असलेले Cascode संरचना GaN स्विच आहे. हे कमी गेट चार्ज वैशिष्ट्यीकृत करते, प्रभावीपणे ड्राइव्ह सर्किट सुलभ करते. DFN8*8 मध्ये पॅक केलेले फास्ट चार्जर, कम्युनिकेशन पॉवर सप्लाय, डेटा सेंटर आणि लाइटिंग ऍप्लिकेशन्ससाठी योग्य.

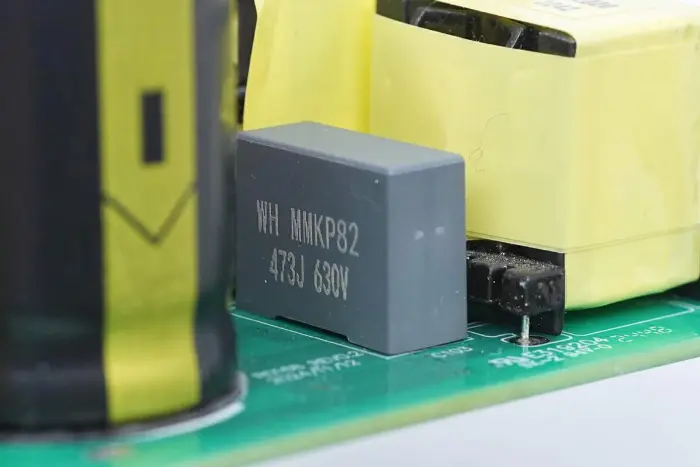

रेझोनंट कॅपेसिटर MMKP82 मालिकेचा आहे, ज्याचे तपशील 0.047μF 630V आहे.

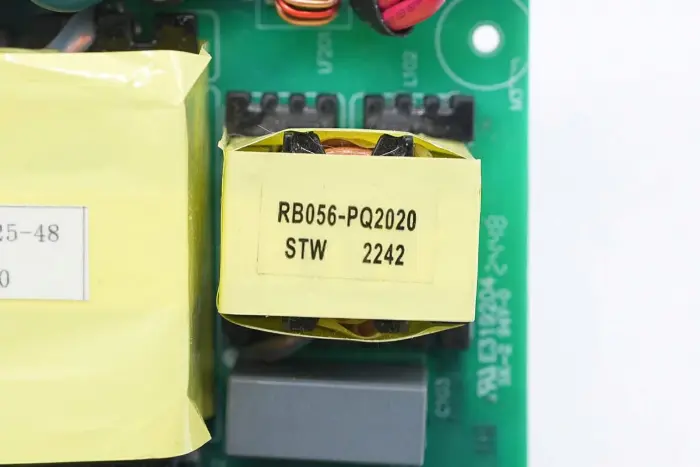

रेझोनंट इंडक्टर PQ2020 मॅग्नेटिक कोरचा अवलंब करतो आणि त्याला लिट्झ वायरने जखमा केल्या जातात.

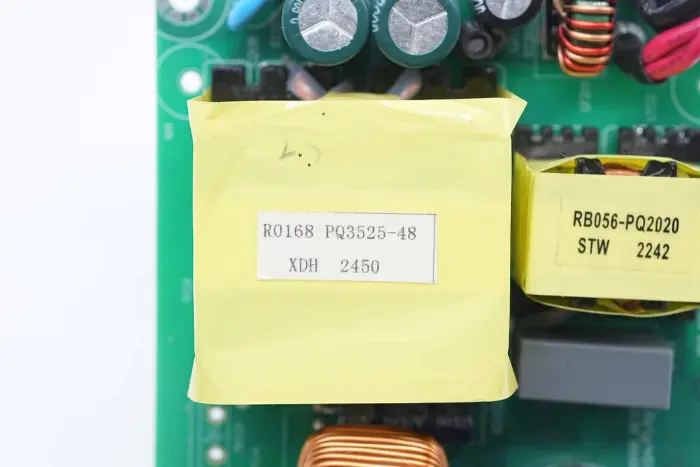

ट्रान्सफॉर्मर PQ3525 चुंबकीय कोरचा अवलंब करतो, ज्याला पॉवर सप्लाय मॉडेल R0168 ने चिन्हांकित केले आहे.

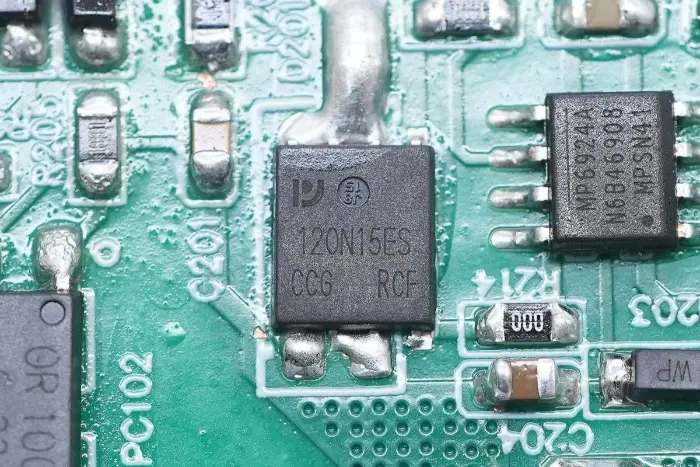

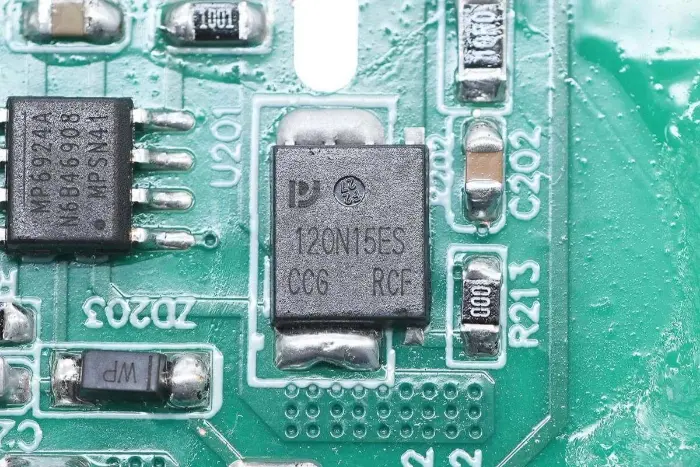

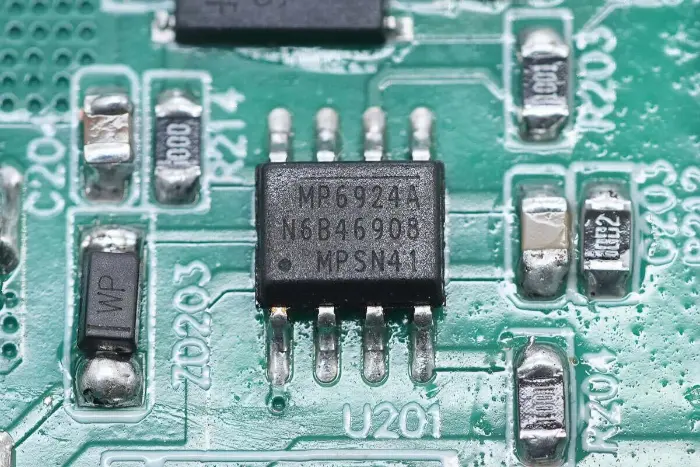

सिंक्रोनस रेक्टिफायर कंट्रोलर MPS, मॉडेल MP6924A, एक LLC सिंक्रोनस रेक्टिफायर कंट्रोलर आहे ज्यामध्ये मजबूत अँटी-इंटरफेरन्स आणि फास्ट टर्न-ऑफ फंक्शन्स आहेत, CCM/DCM मोड्सशी सुसंगत आहेत. MP6924A, LLC च्या दोन दुय्यम कॉइल्सच्या दुरुस्ती अनुप्रयोगांसाठी दोन सिंक्रोनस रेक्टिफायर कंट्रोलर समाकलित करते, SOIC-8 मध्ये पॅकेज केलेल्या LLC कनवर्टर सिंक्रोनस रेक्टिफिकेशन ऍप्लिकेशन्ससाठी योग्य.

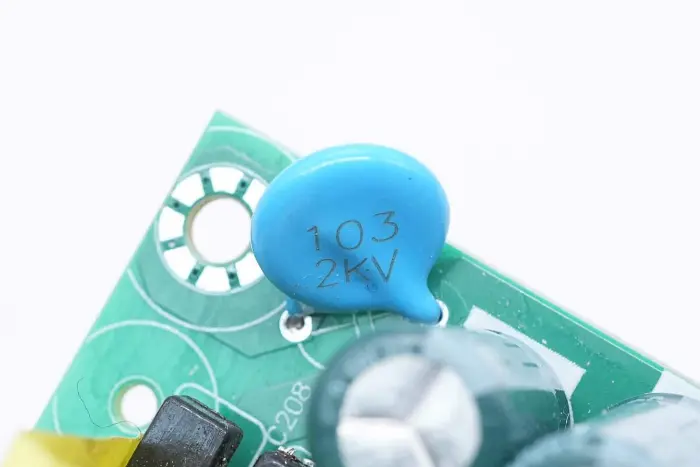

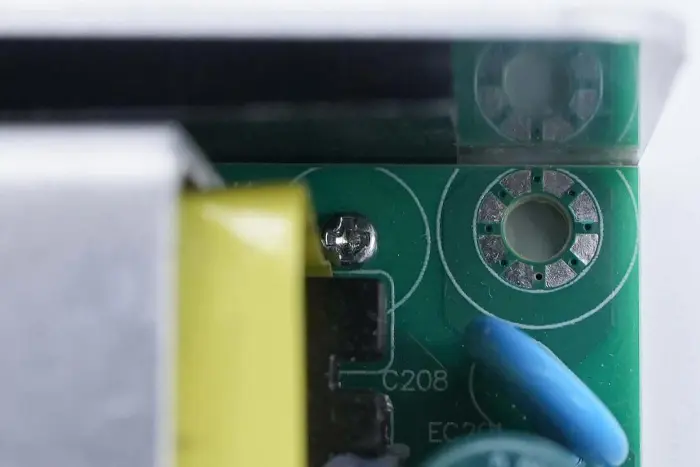

0.01μF 2KV च्या स्पेसिफिकेशनसह आउटपुट टर्मिनल आणि ग्राउंड दरम्यान सिरेमिक कॅपेसिटर जोडलेले आहे.

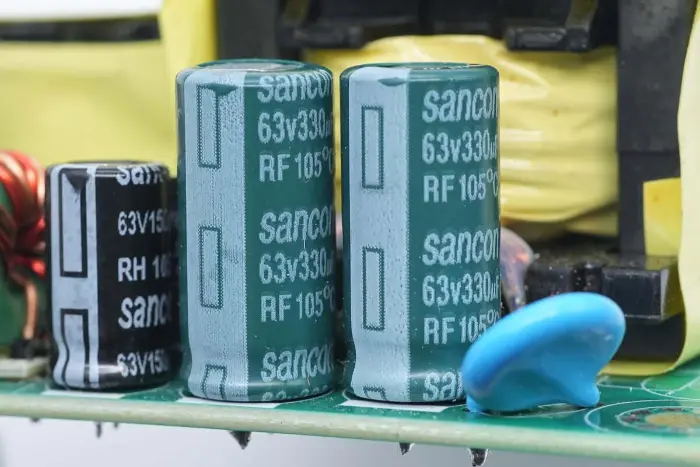

आउटपुट फिल्टर कॅपॅसिटर सॅनकॉन (नॅन्टॉन्ग सॅनक्सिन), आरएफ सीरीज लाँग-लाइफ कॅपॅसिटरचे आहेत, ज्याचे स्पेसिफिकेशन 63V 330μF आहे, दोन समांतर.

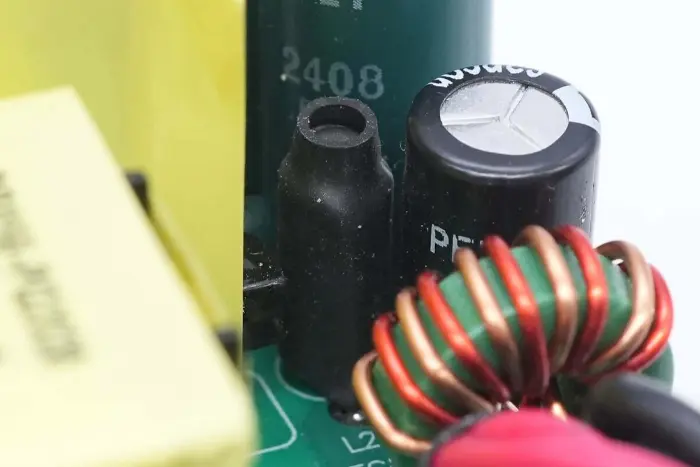

इन्सुलेशनसाठी फिल्टर इंडक्टरला हीट-श्रिंक ट्यूबिंगसह स्लीव्ह केले जाते.

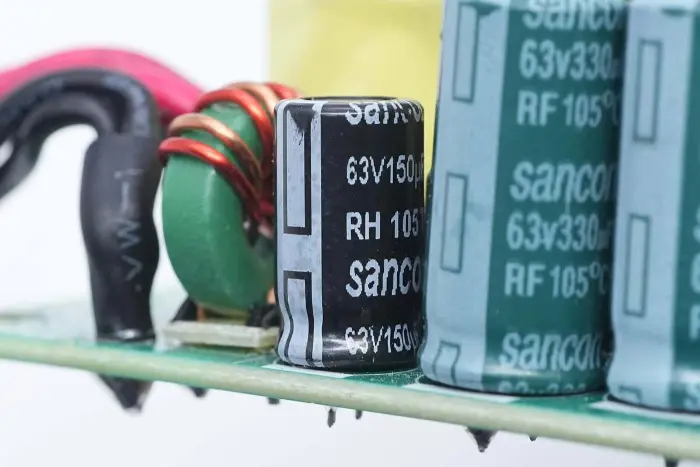

दुसर्या फिल्टर कॅपेसिटरमध्ये 63V 150μF चे तपशील आहेत.

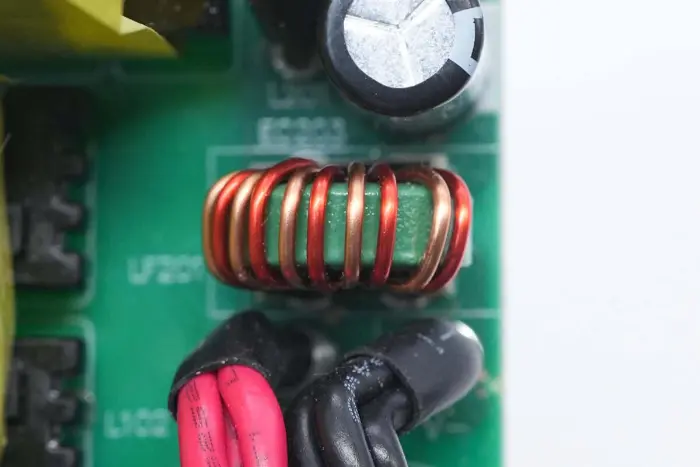

आउटपुट चुंबकीय रिंग फिल्टर इंडक्टरचा क्लोज-अप.

सारांश

विश्लेषणाद्वारे, असे आढळून आले आहे की STARWELL ने लाँच केलेले 300W GaN पॉवर सप्लाय मॉड्यूल थ्रू-होल रेक्टिफायर ब्रिज आणि अंतर्गत उष्णता सिंकवर निश्चित केलेले रेक्टिफायर डायोड वापरते. पॅच GaN स्विचेस थर्मल पॅड्सचा वापर करून उष्णतेचा अपव्यय करण्यासाठी तळाशी ॲल्युमिनियम मिश्र धातुच्या शेलपर्यंत उष्णता वाहून नेतात, ज्यामुळे उष्णता नष्ट होण्याची क्षमता सुधारते. ओव्हरहाटिंगच्या बाबतीत कंट्रोलर पॉवर सप्लाय स्विच करण्यासाठी अंतर्गत हीट सिंकवर थर्मल स्विच स्थापित केला जातो, एकंदर ओव्हरहाटिंग संरक्षण लक्षात घेऊन.

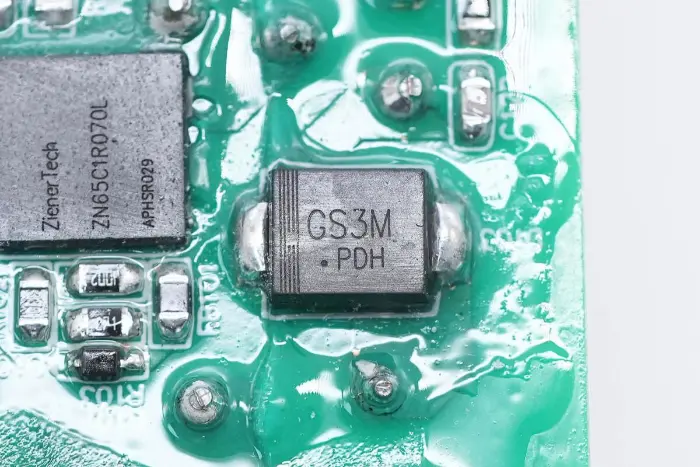

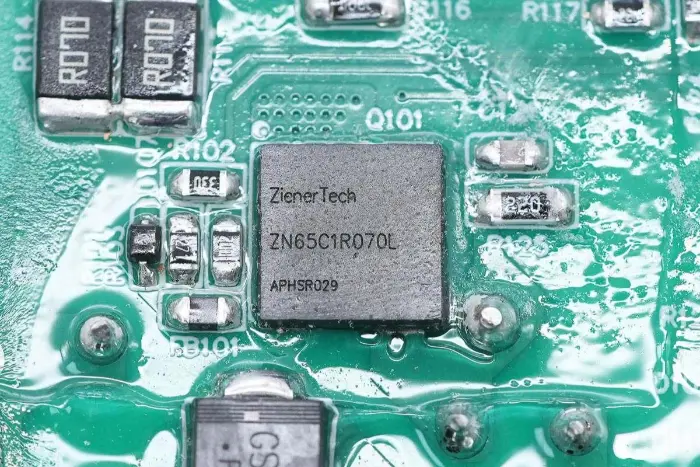

हे GaN पॉवर सप्लाय मॉड्यूल MP6924A सिंक्रोनस रेक्टिफायर कंट्रोलरसह HR1211 2-in-1 कंट्रोलर वापरून, Mornsun सेमीकंडक्टर कंट्रोल सोल्यूशनचा अवलंब करते. PFC स्विच ZenerTech ZN65C1R070L GaN स्विच स्वीकारतो, PFC रेक्टिफायर डायोड Sanken SDS065J008N3 SiC डायोड स्वीकारतो आणि LLC स्विच ZN65C1R200L GaN स्विच स्वीकारतो. थर्ड-जनरेशन सेमीकंडक्टरचा वापर पॉवर कन्व्हर्जन कार्यक्षमता सुधारण्यासाठी, पॉवर लॉस कमी करण्यासाठी आणि उष्णतेच्या अपव्यय आवश्यकता कमी करण्यासाठी केला जातो.
