ड्युअल आउटपुट UPS SMPS 48V 54V 500W वीज पुरवठा

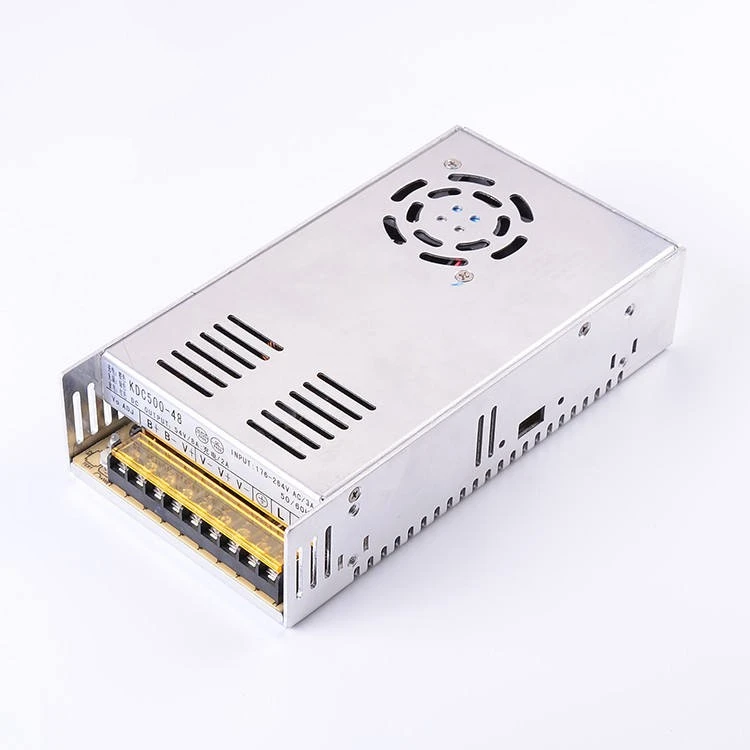

KDC500-48 ड्युअल आउटपुट UPS SMPS 48V 54V 500W पॉवर सप्लाय हा चीनच्या आघाडीच्या उत्पादक स्टारवेलने ऑफर केलेला उच्च-कार्यक्षमता 500W अखंड स्विचिंग पॉवर सप्लाय आहे जो विशेषतः गंभीर LED लाइटिंग आणि DC बॅकअप सिस्टमसाठी डिझाइन केलेला आहे. यात दोन स्वतंत्र आउटपुट आहेत: CH1 मुख्य लोडसाठी 8.2A वर +48V प्रदान करते, तर CH2 बॅटरी चार्जिंगसाठी समर्पित 2A वर +54V प्रदान करते.

चौकशी पाठवा

मध्ये एक व्यावसायिक निर्माता म्हणून चीन, स्टारवेल तुम्हाला उच्च दर्जाचे ड्युअल आउटपुट UPS SMPS 48V प्रदान करू इच्छित आहे 54V 500W वीज पुरवठा. KDC500-48 हे एक अत्याधुनिक 500W ड्युअल आउटपुट आहे अनइंटरप्टिबल पॉवर सप्लाय (UPS) विशेषतः गंभीर LED साठी इंजिनीयर केलेले प्रकाश प्रणाली आणि DC बॅकअप अनुप्रयोग. नाममात्र आउटपुटसह कार्य करणे 48V चे आणि 54V चे पीक/बल्क चार्ज व्होल्टेज, हे युनिट स्विचिंग मोड पॉवर सप्लाय (SMPS) तंत्रज्ञानासह अखंडपणे समाकलित करते बॅटरी बॅकअप कार्यक्षमता.

Dual Output UPS SMPS 48V 54V 500W Power Supply

बुद्धिमान चार्जिंग आणि स्थिती संकेत

रिअल-टाइम मॉनिटरिंगसाठी डिझाइन केलेले, वीज पुरवठ्यामध्ये त्रि-रंगी एलईडी इंडिकेटर सिस्टीम आहे: नारिंगी दर्शवते युनिट कनेक्ट केलेली बॅटरी सक्रियपणे चार्ज करत आहे, हिरवा पुष्टी करतो a पूर्ण चार्ज स्थिती, आणि लाल सिस्टीम डिस्चार्जमध्ये असल्याचे सूचित करते मोड (बॅटरी बॅकअपवर चालतो). हे स्पष्ट व्हिज्युअल अभिप्राय यासाठी अनुमती देते अतिरिक्त चाचणी उपकरणांशिवाय तात्काळ स्थितीचे मूल्यांकन.

ड्युअल आउटपुट आर्किटेक्चर

मानक वीज पुरवठा विपरीत, द KDC500-48 लोड कनेक्शन आणि बॅटरीसाठी वेगळे टर्मिनल प्रदान करते एकत्रीकरण ड्युअल-आउटपुट डिझाइनमुळे ते तुमच्या LED ला एकाच वेळी पॉवर करू देते बॅकअप बॅटरीवर इष्टतम चार्ज ठेवताना उपकरणे. जेव्हा एसी इनपुट अयशस्वी झाले, युनिट स्वयंचलितपणे आणि अखंडपणे बॅटरी पॉवरमध्ये हस्तांतरित होते, आणीबाणीच्या प्रकाशासाठी, सुरक्षा यंत्रणांसाठी शून्य-डाउनटाइम ऑपरेशन सुनिश्चित करणे किंवा औद्योगिक प्रदर्शन.

गुणवत्ता आणि सुरक्षिततेची खात्री

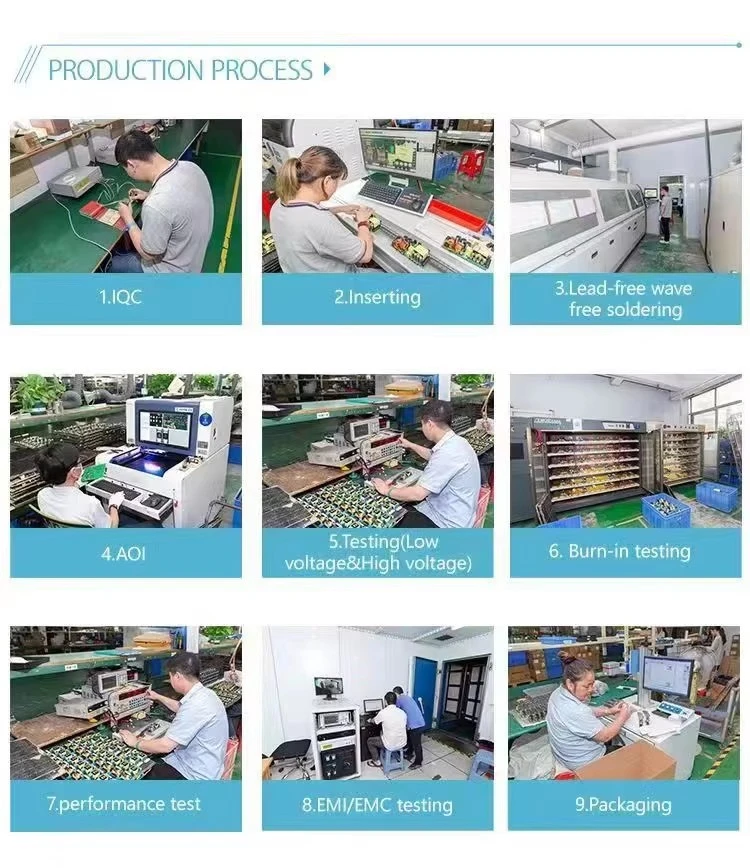

प्रत्येक युनिट कठोर कारखान्यातून जात आहे चाचणी, HI-POT (उच्च संभाव्य) PASS, QC द्वारे पुराव्यांनुसार PASS खुणा आणि PASS स्टॅम्प युनिटवर दृश्यमान आहेत. या डायलेक्ट्रिक ताकद चाचणी आणि गुणवत्ता नियंत्रण अनुपालनाची पुष्टी करते. इनपुट 3A, 50/60Hz वर 176-264VAC स्वीकारते, ते मानकांशी सुसंगत बनवते जागतिक औद्योगिक व्होल्टेज.

टिकाऊ आणि पडताळणीयोग्य

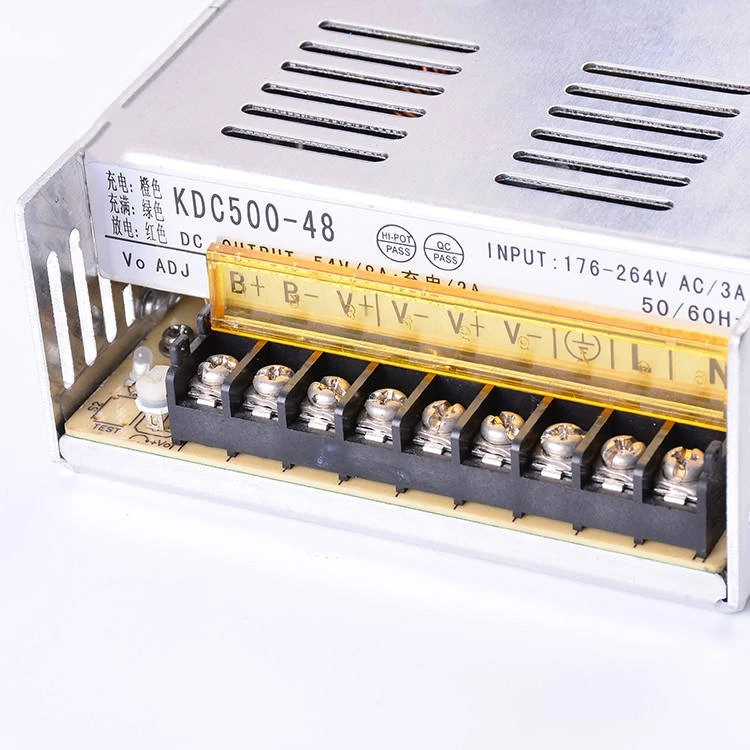

टर्मिनल लेआउट स्पष्टपणे आहे लेबल केलेले (B+, B-, V+, V-), फील्ड वायरिंग सुलभ करणे. भौतिक खुणा एक मजबूत, प्रमाणित असेंब्ली लाइन प्रक्रिया सुचवा.

उत्पादन तपशील:

1, लहान आकार, उच्च शक्ती;
2, AC इनपुटची विस्तृत श्रेणी व्होल्टेज
3, शॉर्ट सर्किट, ओव्हरलोड, ओव्हरव्होल्टेज संरक्षण.
4, इतर आउटपुट व्होल्टेज देखील केले जाऊ शकते, जसे की 18V, 21V, 42V इ.
पॅरामीटर आयटम क्र.		KDC500-48
		CH1	CH2
आउटपुट	आउटपुट व्होल्टेज	+48V	+54V (चार्जिंग)
	रेट केलेले वर्तमान	8.2A	2A
	आउटपुट वर्तमान श्रेणी	0- 8.2A	0-2A
	रेट केलेली शक्ती	501.6w
	तरंग	150mVp-p	200mVp-p
	ADJ.आउटपुट श्रेणी	±10%
	आउटपुट अचूकता	±5%	±5%
	रेषा नियमन	±0.5%	±1%
	लोड नियमन	±0.5%	±0.4%
	सेट करा, उठा, थांबा वेळ	300ms,50ms,20ms
इनपुट	इनपुट व्होल्टेज श्रेणी	88~132V,176~264VAC
	वर्तमान इनपुट	6A/115V,3A/230VAC
	इनपुट वारंवारता	47~63Hz
	कार्यक्षमता	>85% @ 220VAC
	प्रवाह प्रवाह	कोल्ड स्टार्ट 40A/230V
	गळती करंट	<0.5mA/240VAC
संरक्षण	ओव्हर लोड संरक्षण	105~150%
	ओव्हरव्होल्टेज	------
पर्यावरण	कार्यरत तापमान, आर्द्रता	-20~50℃,10~90% RH, क्र संक्षेपण
	स्टोरेज तापमान., आर्द्रता	-20~85℃,10~95% RH.
	Temp.Coefficient	±0.03%/℃(0~50℃)
	कंपन	10~500Hz, 2G 10min./1cycle, 60 मिनिटांसाठी कालावधी. प्रत्येक अक्ष
सुरक्षा आणि ईएमसी	सुरक्षा मानके	GB4943
	व्होल्टेज सहन करा	I/P-O/P,I/P-FG:1.5KV;O/P-FG:0.5KVAC 1 मि.
	इन्सुलेशन प्रतिकार	I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M Ohms
	EMC मानके	------

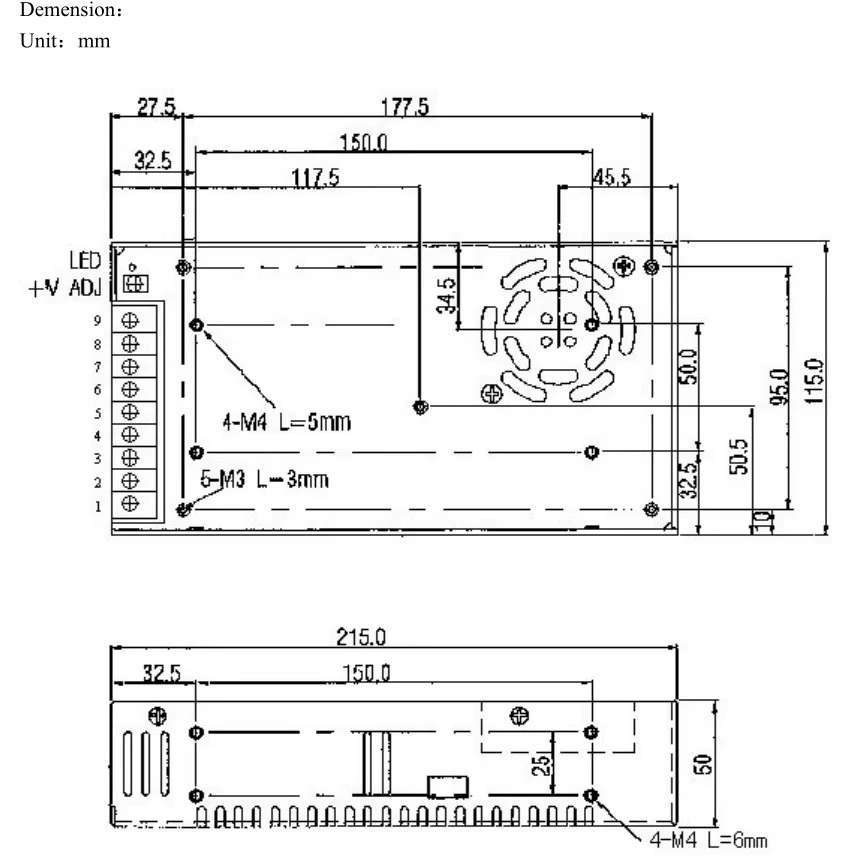

इतर	परिमाण	215×110×50mm
	वजन	1 किग्रॅ

टीप:

1. सर्व पॅरामीटर्स 220VAC इनपुट, रेट केलेले लोड, सभोवतालचे तापमान 25 ℃, 70% च्या परिस्थितीत मोजले जाते आर्द्रता; 2.अचूकता: सेट अप सहिष्णुता, रेखा नियमन, लोड नियमन आणि याप्रमाणे; 3. रिपल टेस्ट: 30 सेमी लांब पट्ट्या पॉवर कनेक्ट करतात पुरवठा आणि लोड बाजूला लोड आणि 0.1u आणि 47u 20MHz ऑसिलोस्कोपचे कॅपेसिटर लोडवर मोजले जाते शेवट 4. लाइन नियमन: रेट केलेल्या लोड स्थितीवर, इनपुट व्होल्टेज कमी ते उच्च पर्यंत बदलते; 5. लोड नियमन: 20% पासून मोजलेले आउटपुट लोड 100% लोड बदल मोजले, इतर लोड 60% वर निश्चित केले आहे लोड च्या;

500W च्या एकूण रेट केलेल्या पॉवरसह, हे युनिट यूपीएससह SMPS तंत्रज्ञान अखंडपणे समाकलित करते कार्यक्षमता सामान्य AC ऑपरेशन अंतर्गत, ते कनेक्ट केलेल्या उपकरणांना शक्ती देते बॅकअप बॅटरीवर इष्टतम चार्ज राखणे. जेव्हा इनपुट पॉवर अयशस्वी होते, तेव्हा पुरवठा स्वयंचलितपणे बॅटरी मोडमध्ये हस्तांतरित होतो, शून्य-डाउनटाइम सुनिश्चित करतो आपत्कालीन प्रकाश, सुरक्षा प्रणाली आणि औद्योगिक प्रदर्शनांसाठी ऑपरेशन.

KDC500-48 88-132VAC ची विस्तृत इनपुट श्रेणी स्वीकारते किंवा 176–264VAC (निवडण्यायोग्य), 220VAC वर >85% कार्यक्षमतेसह. आउटपुट व्होल्टेज ऑनबोर्ड पोटेंशियोमीटरद्वारे ±10% च्या आत समायोज्य आहे. तरंग आहे CH1 वर 150mVp-p आणि CH2 वर 200mVp-p वर कमी ठेवले, ते यासाठी योग्य बनवते आवाज-संवेदनशील एलईडी अनुप्रयोग.

अतिरिक्त वैशिष्ट्यांमध्ये अंगभूत ओव्हरव्होल्टेज समाविष्ट आहे, ओव्हरलोड, शॉर्ट सर्किट आणि अति-तापमान संरक्षण, कोल्ड स्टार्ट इनरश 230V वर 40A चा करंट आणि 240VAC वर 0.5mA खाली गळती करंट. सेटअप, उदय, आणि होल्ड-अप वेळा अनुक्रमे 300ms, 50ms आणि 20ms आहेत.

विश्वासार्ह, अखंडित 48V उर्जेसाठी बुद्धिमान सह बॅटरी व्यवस्थापन, KDC500-48 हा आदर्श पर्याय आहे.

उत्पादन वैशिष्ट्ये:

1, विस्तृत अनुप्रयोगासह, ते होते एलईडी लाइटिंग, एसीएस, वैद्यकीय आणि सौंदर्य उपकरण, इलेक्ट्रिकल पॉवर मध्ये वापरले जाते प्रणाली, दळणवळण प्रणाली, लष्करी उद्योग आणि इतर.

2, काही मॉडेल्स साध्य केले CB,CE,CCC,ETL,ISO,ROHS प्रमाणीकरण आता.

3, 1,000 पेक्षा जास्त आहेत मॉडेलचे प्रकार.

4. लहान आकार, उच्च शक्ती

५. एसी इनपुट व्होल्टेजची विस्तृत श्रेणी

6. शॉर्ट सर्किट, ओव्हरलोड, ओव्हरव्होल्टेज संरक्षण

इतर आउटपुट व्होल्टेज तसेच 18V, 21V, 42V इत्यादी बनवता येतात.
