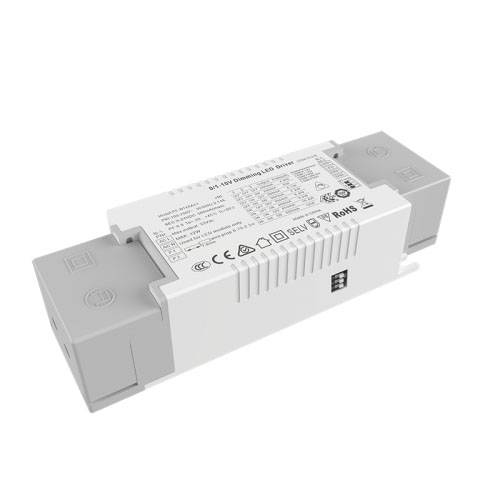

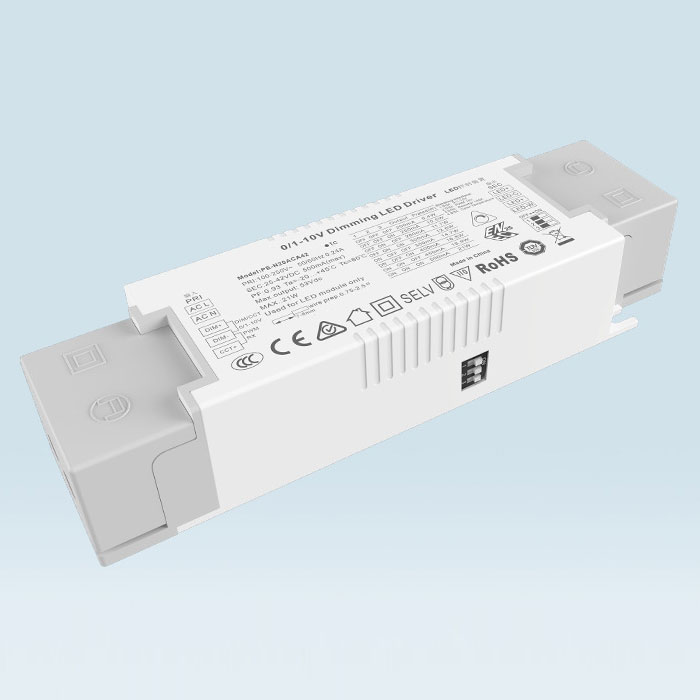

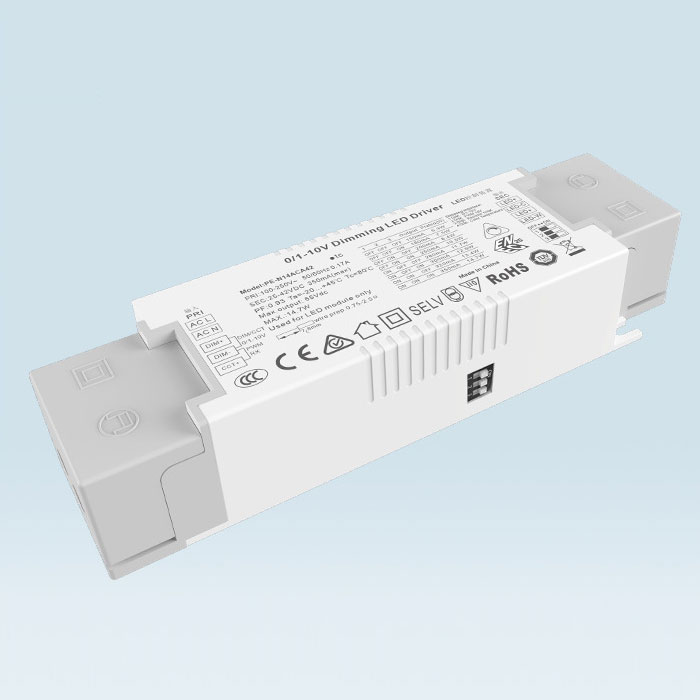

45W सतत चालू 0-10V CCT डिम करण्यायोग्य LED ड्रायव्हर

STARWELL, चीनमधील एक प्रतिष्ठित उत्पादक, तुम्हाला 45W Constant Current 0-10V CCT Dimmable LED ड्रायव्हर ऑफर करण्यास तयार आहे. आम्ही तुम्हाला सर्वोत्तम विक्री-पश्चात समर्थन आणि त्वरित वितरण प्रदान करण्याचे वचन देतो.

चौकशी पाठवा

नवीनतम विक्री, कमी किमतीत आणि उच्च-गुणवत्तेचा 45W कॉन्स्टंट करंट 0-10V CCT Dimmable LED ड्रायव्हर खरेदी करण्यासाठी आमच्या कारखान्यात येण्यासाठी तुमचे स्वागत आहे, STARWELL तुम्हाला सहकार्य करण्यास उत्सुक आहे.

PE-N45ACA द्वि-मार्गी सिग्नल नियंत्रणाचा अवलंब करते, एक मार्ग ब्राइटनेस नियंत्रित करण्याचा आणि दुसरा मार्ग रंग तापमान नियंत्रित करण्याचा. वापरलेला कच्चा माल हा फर्स्ट-लाइन ब्रँड आणि आयातित चिप अल्ट्रा डीप डिमिंग डिझाइन आहे, जे मार्केटमधील विविध इंटेलिजेंट डिमिंग सिस्टमशी जुळते. PWM डिमिंग आउटपुट एलईडी ब्राइटनेस नियंत्रित करते आणि रंग तापमान अचूकपणे नियंत्रित करते. सिलिकॉन उष्णता वाहक प्रक्रिया ही आंतरिकपणे डॉप्टेड आहे आणि इलेक्ट्रॉनिक घटकांचे उष्णता संतुलन अधिक स्थिर आहे.

45W कॉन्स्टंट करंट 0-10V CCT डिम करण्यायोग्य एलईडी ड्रायव्हर वैशिष्ट्ये:

1. एकाधिक मंद आणि रंग जुळणारे इंटरफेस एकत्रित करा

2. 0-10v/1-10v अनुकूली

3. डिजिटल नियंत्रण आउटपुट स्वीकारले आहे, आणि कोणतेही स्ट्रोबोस्कोपिक नाही

4. आंतरराष्ट्रीय सामान्य एसी इनपुट 100-250V श्रेणी

5. नैसर्गिक हवा थंड करणे, ओलावा-पुरावा, उष्णता वाहक आणि सिलिका जेल उष्णता नष्ट करण्याची प्रक्रिया

6. डीप डिमिंग डिझाइन

7. एकाधिक संरक्षण कार्ये

8. आउटपुट फास्ट व्होल्टेज टर्मिनल, सुरक्षित आणि सोयीस्कर

9. Crimping डिझाइन, सोयीस्कर आणि जलद

10. 8 गियर वर्तमान निवड

11. TUV CE SAA ENEC प्रमाणपत्रे

१२.१४७.५*४३*३० मिमी

45W कॉन्स्टंट करंट 0-10V CCT Dimmable LED ड्रायव्हर मॉडेल सूची:

0/1-10V CCT स्थिर प्रवाह मंद होत आहे

मालिका	मंद होत आहे	मॉडेल	इनपुट	शक्ती	पीएफ	आउटपुट वर्तमान	आउटपुट व्होल्टेज
PE-N14ACA 3-15W फ्लिकर फ्री	PWM 10V 100K पोटेंशियोमीटर वन वे सीसीटी एकेरि मार्ग मंद होणे	PE-N14ACA42	AC100-250V	15W	0.88-0.96PF THD<10%	25-42V	150/180/200/250/280/ 300/320/350mA
PE-N20ACA 8-20W फ्लिकर फ्री	PWM 10V 100K पोटेंशियोमीटर वन वे सीसीटी एकेरि मार्ग मंद होणे	PE-N20ACA42	AC100-250V	21W	0.88-0.96PF THD<10%	25-42V	200/250/280/300/350/ 400/450/500mA
PE-N30ACA 15-30W फ्लिकर फ्री	PWM 10V 100K पोटेंशियोमीटर वन वे सीसीटी एकेरि मार्ग मंद होणे	PE-N30ACA42	AC100-250V	29.4W	0.88-0.96PF THD<10%	25-42V	350/400/450/500/550/ 600/650/700mA
PE-N45ACA 30-44W फ्लिकर फ्री	PWM 10V 100K पोटेंशियोमीटर वन वे सीसीटी एकेरि मार्ग मंद होणे	PE-N45ACA42	AC100-250V	44.1W	0.88-0.96PF THD<10%	25-42V	700/750/800/850/900/ 950/1000/1050mA

45W कॉन्स्टंट करंट 0-10V CCT डिम करण्यायोग्य LED ड्रायव्हर ऍप्लिकेशन:

1. एलईडी दोन-रंगी प्रकाश स्रोत

2.विला बुद्धिमान प्रकाशयोजना

3.वायरलेस इंटेलिजेंट लाइटिंग सिस्टममध्ये प्रवेश केला जाऊ शकतो

4. संग्रहालय प्रकाशयोजना

45W कॉन्स्टंट करंट 0-10V CCT Dimmable LED ड्रायव्हर स्पेसिफिकेशन:

मॉडेल		PE-N30ACA42	PE-N45ACA42
आउटपुट	आउटपुट व्होल्टेज	25-42Vdc	25-42Vdc
	कमाल आउटपुट व्होल्टेज	42Vdc	42Vdc
	नॉन-लोड आउटपुट व्होल्टेज	53Vdc	53Vdc
	आउटपुट वर्तमान	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	आउटपुट पॉवर	8.75W~29.4W	17.5W~44.1W
	स्ट्रोब पातळी	फ्लिकर फ्री
	अंधुक श्रेणी	0 ~ 100%, LED 0.03% वरून मंद होत आहे
	PWM मंद वारंवारता	>3600Hz
	वर्तमान अचूकता	±3%
	पॉवर डाउन मोड	सक्रिय सिग्नल, सिग्नल प्रवेश नाही, कमाल सेट करंट आउटपुट करा
इनपुट	डिमिंग इंटरफेस	0-10V 1-10V 10vpwm 100k पोटेंशियोमीटर सिग्नल इंटरफेस करंट < 0.1mA
	इनपुट व्होल्टेज श्रेणी	100-250Vac
	वारंवारता	50/60Hz
	इनपुट वर्तमान	<0.3A ac110v	<0.5A ac110v
	पॉवर फॅक्टर	PF>0.99/100V	PF>0.99/100V
	THD	230Vac@THD <10% (पूर्ण लोडवर)
	कार्यक्षमता (प्रकार)	८७%	८८%
	इनरश करंट (प्रकार)	कोल्ड स्टार्ट20A@230Vac	कोल्ड स्टार्ट20A@230Vac
	अँटी सर्ज	L-N: 2kV
	गळका विद्युतप्रवाह	<0.25mA/230Vac
पर्यावरण	कार्यरत तापमान	ta: 45°C tc: 80 °C
	कार्यरत आर्द्रता	20 ~ 95% RH, नॉन-कंडेन्सिंग
	स्टोरेज तापमान., आर्द्रता	-40~80°C°, 10~95%RH
	Temp.coefficient	±0.03%/°C(0-50)°C
	कंपन	10~500Hz, 2G 12min./1cycle, 72min साठी कालावधी. प्रत्येक X, Y, Z अक्षांसह.
संरक्षण	अति-उष्णता संरक्षण	PCB तापमान ≥110°C, , आपोआप रिकव्हर झाल्यास आउटपुट करंट बुद्धिमानपणे समायोजित करणे किंवा बंद करणे.
	ओव्हर लोड संरक्षण	पॉवर≥102% रेट केल्यावर आउटपुट बंद करा, स्वयं पुनर्प्राप्त होईल.
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट झाल्यास आपोआप बंद होते, ऑटो रिकव्हर होते.
	नॉन-लोड संरक्षण	आउटपुट स्थिर व्होल्टेज.
सुरक्षितता आणि EMC	व्होल्टेज सहन करा	I/P-O/P: 3750Vac
	अलगाव प्रतिकार	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानके	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 वर्ग C, IEC61000-3-3
	EMC रोग प्रतिकारशक्ती	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब चाचणी मानक	IEEE १७८९
इतर	परिमाण	160(130)×43×30mm(L×W×H)
	पॅकिंग	पीई बॅग
	वजन (G.W.)	245g±10g
शेरा	पारंपारिक उत्पादने ब्राइटनेस समायोजनाच्या एका मार्गाने आणि रंग तापमान समायोजनाच्या एका मार्गाने नियंत्रित केली जातात. बाजारातील काही बुद्धिमान प्रणाली रंग मिसळण्यासाठी ब्राइटनेस समायोजनाच्या दोन मार्गांनी नियंत्रित केल्या जातात. विशेष सूचना आवश्यक आहेत आणि आमच्या कंपनीकडे संबंधित प्रक्रिया आहेत मोजलेले मापदंड 25 अंशांच्या इनपुट 230V AC वातावरणात चालते सतत चालू वीज पुरवठा, अंधुक नसलेल्या अवस्थेत, आउटपुट करंट हे कमाल सेट मूल्य असते दिव्याला जोडलेले व्होल्टेज वीज पुरवठ्याच्या चिन्हांकित व्होल्टेज श्रेणीमध्ये असावे हे उत्पादन अंतर्गत तापमान संतुलित करण्यासाठी आणि उत्पादनाची सुरक्षितता आणि विश्वासार्हता सुनिश्चित करण्यासाठी उष्णता वाहक सिलिका जेल हीट डिसिपेशन प्रक्रियेचा अवलंब करते. सिग्नल लाइनचे चाचणी अंतर: 1.5 स्क्वेअर शील्ड वायर, 20 पॉवर सप्लायसह 200 मी. अंतराच्या घटकामुळे अंतर आहे वाढवले आहे, आणि नियंत्रणांची संख्या कमी केली जाईल

परिमाण:

लेबल:

एलईडी वर्तमान निवड:

8 पर्यायी प्रवाहांच्या द्रुत निवडीसाठी DIP स्विच (खालील तक्ता पहा).

डीआयपी स्विचद्वारे चालू सेटिंग केल्यानंतर, नवीन प्रवाह प्रभावी करण्यासाठी पॉवर बंद करा आणि नंतर पॉवर चालू करा.

उदा. LED 3.2V/pcs: 9-24V मालिकेत 3-7pcs LEDs, 25-42V 7-12pcs LEDs पॉवर करू शकते, मालिकेतील LED चे कमाल प्रमाण LED च्या वास्तविक व्होल्टेजच्या अधीन असेल.

वायरिंग आकृती:

मार्गदर्शनाचा वापर:

उत्पादनाच्या इनपुट एंडला सेल्फ-लॉकिंग क्लॅम्पसह इनपुट लाइन प्रेसिंग कव्हर प्रदान केले जाते. स्लॉटेड स्क्रू ड्रायव्हरचा वापर समान रीतीने वरच्या दिशेने करण्यासाठी करा आणि इनपुट टर्मिनल उघड करण्यासाठी हळू हळू उघडा, AC लाइव्ह लाइन L आणि शून्य लाइन n कनेक्ट करा आणि उत्पादन ओळखीनुसार आउटपुट टर्मिनल कनेक्ट करा. सकारात्मक आणि नकारात्मक ध्रुवांकडे लक्ष द्या टीप

1. हा वीज पुरवठा वापरताना, कृपया इनपुट एंड आणि आउटपुट एंडमध्ये फरक करण्याकडे लक्ष द्या. कृपया योग्यरित्या वायर करा आणि टीप तपासल्यानंतरच पॉवर चालू करा

2. कृपया प्रथम डीसी आउटपुटवर लोड कनेक्ट करा, ते योग्य असल्याची पुष्टी करा आणि नंतर वीज पुरवठा चालू करा; सतत चालू मोडमध्ये, ओपन सर्किट चालू असल्यास, कृपया वीज पुरवठा बंद करा आणि आउटपुटच्या शेवटी साठवलेली विद्युत ऊर्जा सोडल्यानंतर एलईडी कनेक्ट करा, अन्यथा एलईडी जळून जाऊ शकते.

3. हा पॉवर ड्रायव्हर फक्त एलईडी दिव्यांसाठी वापरला जातो. उत्पादनाची इनपुट व्होल्टेज श्रेणी AC 100-265V आहे. जेव्हा ते निर्दिष्ट आउटपुट व्होल्टेज आणि वर्तमान श्रेणीमध्ये वापरले जाते, तेव्हा सभोवतालचे तापमान - 20 ते + 45 ℃ असते आणि पृष्ठभाग थर्मल इन्सुलेशन कापूस आणि उत्पादनाच्या उष्णतेचा अपव्यय रोखणाऱ्या इतर वस्तूंनी झाकता येत नाही. उत्पादनाच्या सेवा शर्तींची पूर्तता करणाऱ्या वातावरणात, या उत्पादनाला पाच वर्षांची मोफत वॉरंटी मिळते.

वापरादरम्यान सामान्य समस्यांचे निराकरणः

1. चालू असताना उत्पादन कार्य करत नाही:

प्रेशर वायर योग्य प्रकारे जोडली आहे की नाही ते तपासा, प्रेशर वायर टर्मिनल पुन्हा दाबा,

एलईडी दिव्याचे सकारात्मक आणि निगेटिव्ह पोल योग्य आहेत की नाही,

इनपुट आणि आउटपुट चुकीच्या पद्धतीने जोडलेले आहेत का.

सिग्नल वायर शॉर्ट सर्किट झाली आहे का ते तपासा (डिस्कनेक्ट केल्यावर सिग्नल दिवा चालू केला जाऊ शकतो का)

2. फ्लॅश दिव्यावर उर्जा: 1. दिवा चमकत असल्यास, कृपया LED दिव्याचा व्होल्टेज वीज पुरवठा व्होल्टेज श्रेणीमध्ये आहे की नाही ते तपासा

3. कोणतेही रंग मिश्रण तापमान किंवा ब्राइटनेस समायोजन नाही:

कृपया सिग्नल लाईन जोडलेली आहे की शॉर्ट सर्किट झाली आहे का ते तपासा.

केवळ ब्राइटनेस समायोजित केले जाऊ शकते, रंग मिश्रण तापमान नाही. कृपया सिस्टम ही द्वि-मार्गी प्रणाली आहे की नाही ते तपासा जी एकाच वेळी चमक, तापमान आणि रंग समायोजित करते

4. वीज पुरवठा कमी-व्होल्टेज लाइन क्रमांकाद्वारे नियंत्रित केला जात असल्याने, नियंत्रण प्रमाण आणि अंतर सुनिश्चित करण्यासाठी वास्तविक वापरामध्ये शक्य तितक्या शिल्डेड सिग्नल लाईन्स वापरल्या जातील.

0-10V आणि 1-10V मधील फरक:

1.जेव्हा 0 / 10V मंदता कमाल 10V मध्ये समायोजित केली जाते, तेव्हा आउटपुट करंट पॉवर आउटपुटच्या 100% पर्यंत पोहोचेल आणि ब्राइटनेस 100% पर्यंत पोहोचेल. जेव्हा 0-10V मंदता 0V मध्ये समायोजित केली जाते, तेव्हा प्रवाह किमान असेल आणि प्रकाश बंद केला जाईल; जेव्हा 1-10V डिमिंग 1V मध्ये समायोजित केले जाते, तेव्हा प्रवाह किमान असतो आणि प्रकाश बंद असतो.

2.0-10V आणि 1-10V मंद होणे मधील फरक: भिन्न प्रारंभ आणि बंद व्होल्टेज, 0-10V 0.7V वर आहे, (कमीत कमी ब्राइटनेस) 1-10V 1.2V वर आहे (कमीत कमी ब्राइटनेस).

3.डिजिटल डिमिंग ड्रायव्हर 0-10V आणि 1-10V डिमिंग ऑटोमॅटिक आयडेंटिफिकेशन दोन डिमिंग मोड.

4. समान सिग्नल सर्किट एकाच वेळी प्रकाश आणि गडद नियंत्रित करते.

5.डिमर (डिमिंग सिस्टीम) 0-10V आणि 1-10V डिमिंग सिग्नलमध्ये विभागलेले आहे.

6.डिमिंग सुसंगतता सिग्नल लाइनच्या नियंत्रण अंतर आणि नियंत्रण वीज पुरवठ्याच्या संख्येशी संबंधित आहे. जर संख्या खूप मोठी असेल किंवा सिग्नल लाइन खूप मोठी असेल, तर कमी समायोजित करू शकत नाही आणि बंद समायोजित करू शकत नाही यासारख्या समस्या उद्भवतील.
