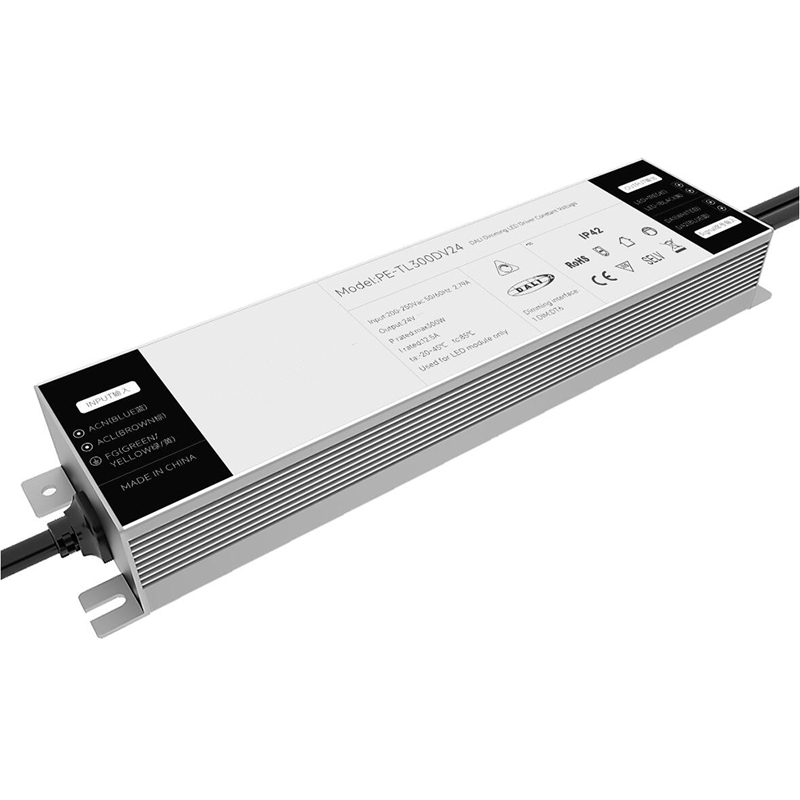

300W कॉन्स्टंट व्होल्टेज DALI LED ड्रायव्हर

300W कॉन्स्टंट व्होल्टेज DALI LED ड्रायव्हर हा LED ड्रायव्हरचा एक प्रकार आहे जो विशेषत: LED लाइटिंग सिस्टमसह काम करण्यासाठी डिझाइन केलेला आहे ज्यांना सतत व्होल्टेज वीज पुरवठ्याची आवश्यकता असते. हे DALI (डिजिटल ॲड्रेसेबल लाइटिंग इंटरफेस) कंट्रोल प्रोटोकॉलशी सुसंगत आहे, जे डिजिटल नियंत्रण आणि LED दिवे मंद करण्यास अनुमती देते.

चौकशी पाठवा

PE-TL300DV विशेष ॲल्युमिनियम शेल वेल्डिंग प्रक्रिया, ॲल्युमिनियम शेल आणि अंतर्गत उष्णता वाहक सिलिका जेल उष्णता अपव्यय, अधिक स्थिर वापर, सर्व कच्चा माल प्रथम-लाइन ब्रँड आहेत आणि आयात केलेल्या चिप्स ओलांडतात. डीप डिमिंग डिझाइन मार्केटमधील विविध ब्रँड्सच्या इंटेलिजेंट डिमिंग सिस्टमशी जुळते. अँटी सर्ज व्होल्टेज 2KV, गुळगुळीत मंद होणे, स्ट्रोबोस्कोपिक नाही, मंद प्रक्रियेत कमी आवाज.

वैशिष्ट्ये:

1. Dali मानक इंटरफेस Dali 144 मानकांचे पालन करतो

2. Dali2 प्रमाणन, Dali सदस्य

3. डिजिटल नियंत्रण, आउटपुट फ्लिकर नाही

4. आंतरराष्ट्रीय सामान्य एसी इनपुट 100-250V श्रेणी

5. नैसर्गिक हवा थंड करणे, ओलावा-पुरावा, उष्णता वाहक, सिलिका जेल उष्णता नष्ट करण्याची प्रक्रिया

6. स्वयं विकसित खोली मंद वक्र

7. एकाधिक संरक्षण कार्ये

8. विशेष ॲल्युमिनियम वेल्डिंग प्रक्रिया, अल्ट्रा लहान व्हॉल्यूम डिझाइन

9. ERP मानकांचे पालन करा आणि स्टँडबाय वीज वापर 0.5W पेक्षा कमी आहे

10. आकार: 265 *63*35mm

मॉडेल सूची:

300W कॉन्स्टंट व्होल्टेज DALI LED ड्रायव्हर

मालिका	Dimmg प्रकार	मॉडेल	इनपुट	शक्ती	पीएफ	आउटपुट व्होल्टेज	आउटपुट वर्तमान
PE-IL60DV 60W	डाळी	PE-IL60DV24	AC100V-250V	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	डाळी	PE-IL100DV24	AC100V-250V	100W	0.96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	डाळी	PE-IL150DV24	AC100V-250V	150W	0.96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	डाळी	PE-TL250DV12	AC100V-250V	250W	0.96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	डाळी	PE-TL300DV12	AC100V-250V	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

अर्ज:

1. एलईडी पट्टी प्रकाश

2.विला बुद्धिमान प्रकाशयोजना

3. ते DALI इंटेलिजेंट लाइटिंग सिस्टमशी कनेक्ट केले जाऊ शकते

4. संग्रहालय प्रकाशयोजना

तपशील:

मॉडेल		PE-TL300DV24	PE-TL300DV12
आउटपुट	आउटपुट व्होल्टेज	24Vdc	12Vdc
	कमाल आउटपुट व्होल्टेज	12.5A	25A
	लोड आउटपुट व्होल्टेज नाही	24Vdc	12Vdc
	लोड पॉवर श्रेणी	0-12.5A	0-25A
	आउटपुट पॉवर	0-300W	0-300W
	स्ट्रोब पातळी	फ्लिकर नाही
	अंधुक श्रेणी	0~100%, LED 0.03% शक्य आहे.
	PWM मंद वारंवारता	>3600Hz
	वर्तमान अचूकता	±3%
	पॉवर डाउन मोड	पॉवर डाउन झाल्यावर मेमरी फंक्शन
इनपुट	डिमिंग इंटरफेस	DALI (IEC62386)सिग्नल कंट्रोल करंट < 2mA
	इनपुट व्होल्टेज श्रेणी	100-250Vac
	वारंवारता	50/60Hz
	इनपुट वर्तमान	<1.7A ac100v
	पॉवर फॅक्टर	PF>0.98/100V ac (पूर्ण लोडवर)
	THD	230Vac@THD <8% (पूर्ण लोडवर)
	कार्यक्षमता (प्रकार)	८९%	८८%
	स्टँडबाय पॉवर	0.4W
	इनरश करंट (प्रकार)	कोल्ड स्टार्ट48A@230Vac
	अँटी सर्ज	L-N: 2kV
	गळका विद्युतप्रवाह	<0.25mA/230Vac
पर्यावरण	कार्यरत तापमान	ta: 45°C tc: 80°C
	कार्यरत आर्द्रता	20 ~ 95% RH, नॉन-कंडेन्सिंग
	स्टोरेज तापमान., आर्द्रता	-40~80°C, 10~95%RH
	Temp.coefficient	±0.03%/°C(0-50)°C
	कंपन	10~500Hz, 2G 12min./1cycle, 72min साठी कालावधी. प्रत्येक X, Y, Z अक्षांसह.
संरक्षण	अतिउष्णता संरक्षण	PCB तापमान ≥110°C, , आपोआप रिकव्हर झाल्यास आउटपुट करंट बुद्धिमानपणे समायोजित करणे किंवा बंद करणे.
	ओव्हर लोड संरक्षण	पॉवर≥102% रेट केल्यावर आउटपुट बंद करा, स्वयं पुनर्प्राप्त होईल.
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट झाल्यास आपोआप बंद होते, ऑटो रिकव्हर होते.
	नॉन-लोड संरक्षण	आउटपुट स्थिर व्होल्टेज.
सुरक्षितता आणि EMC	व्होल्टेज सहन करा	I/P-O/P: 3750Vac
	अलगाव प्रतिकार	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानके	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 वर्ग C, IEC61000-3-3
	EMC रोग प्रतिकारशक्ती	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब चाचणी मानक	IEEE १७८९
इतर	परिमाण	2656335mm(L×W×H)
	पॅकिंग	बॉक्स
	वजन (G.W.)	604g±10g

परिमाण:

लेबल:

वायरिंग आकृती:

असामान्य परिस्थिती आणि संबंधित उपचार पद्धती:

डिजिटल ॲड्रेसेबल लाइटिंग इंटरफेस (DALI)

DALI स्लेव्ह युनिट डेटा केवळ मास्टर युनिट विनंत्या पाठवेल, म्हणजेच कमांड उत्तर मोडचा अवलंब करा

एकाच DALI नेटवर्कमध्ये जास्तीत जास्त 64 स्लेव्ह युनिट्स आहेत, प्रत्येक युनिटचा वेगळा पत्ता (छोटा पत्ता), एक सॅल्व्ह युनिट देखील एका विशिष्ट गटाला नियुक्त केले जाऊ शकते, आणि गुलाम युनिट वेगवेगळ्या गटाशी संबंधित असू शकते, सॅल्व्ह युनिट अस्तित्वात असू शकते. एकाच वेळी 16 गटांपर्यंत, प्रत्येक युनिट 16 परिस्थिती सेट करू शकते.

DALI प्रोटोकॉलची मुख्य वैशिष्ट्ये

1) असिंक्रोनस सीरियल कम्युनिकेशन.

2) 1200 बॉड दर, मँचेस्टर एन्कोडिंग स्वरूप वापरून.

3) दोन खोटे विभेदक सिग्नल.

4) जेव्हा विभेदक व्होल्टेज 9.5V पेक्षा मोठे असते तेव्हा उच्च पातळी.

5) विभेदक व्होल्टेज 6.5V पेक्षा कमी असताना कमी पातळी.

6) मास्टर युनिट संप्रेषण प्रक्रिया नियंत्रित करते.

7) एक DALI बस 64 स्लेव्ह युनिट्सशी जोडू शकते.

8) प्रत्येक स्लेव्ह युनिटला वैयक्तिकरित्या संबोधित केले जाऊ शकते.

DALI इलेक्ट्रिकल तपशील

निष्क्रिय स्थितीत, बस नियंत्रित करण्यासाठी मशीन युनिट पद्धतीने:

1) सामान्य वेळी उच्च आउटपुट पॉवर, होल्ड सिग्नलमध्ये हस्तक्षेप करू नये.
