22kw OBC चार्जर

स्टारवेल 22kw OBC चार्जरच्या चिनी उत्पादकांपैकी एक, स्पर्धात्मक किमतीत उत्कृष्ट गुणवत्ता ऑफर करते

चौकशी पाठवा

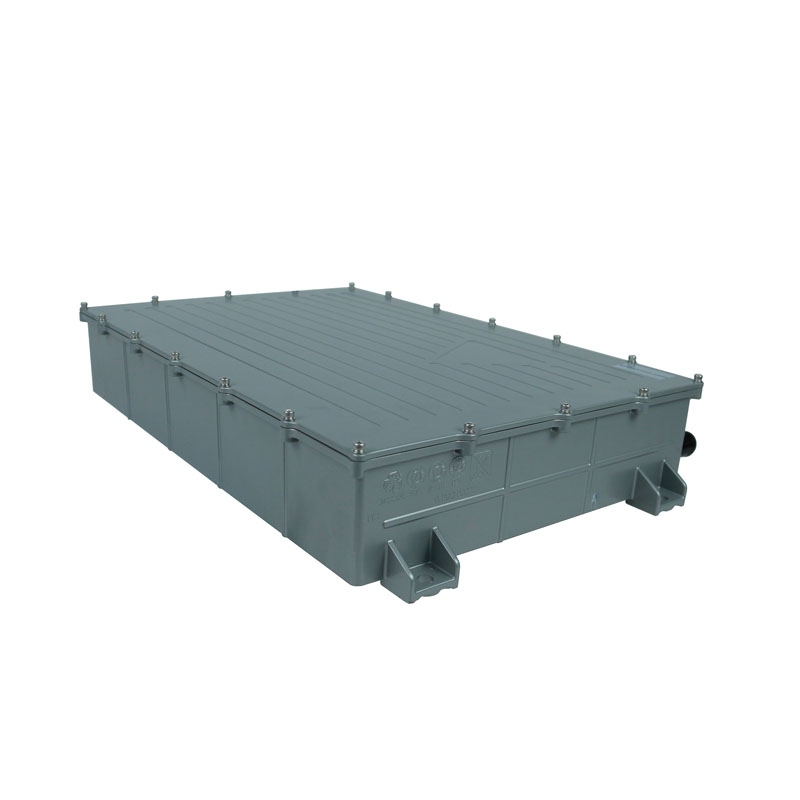

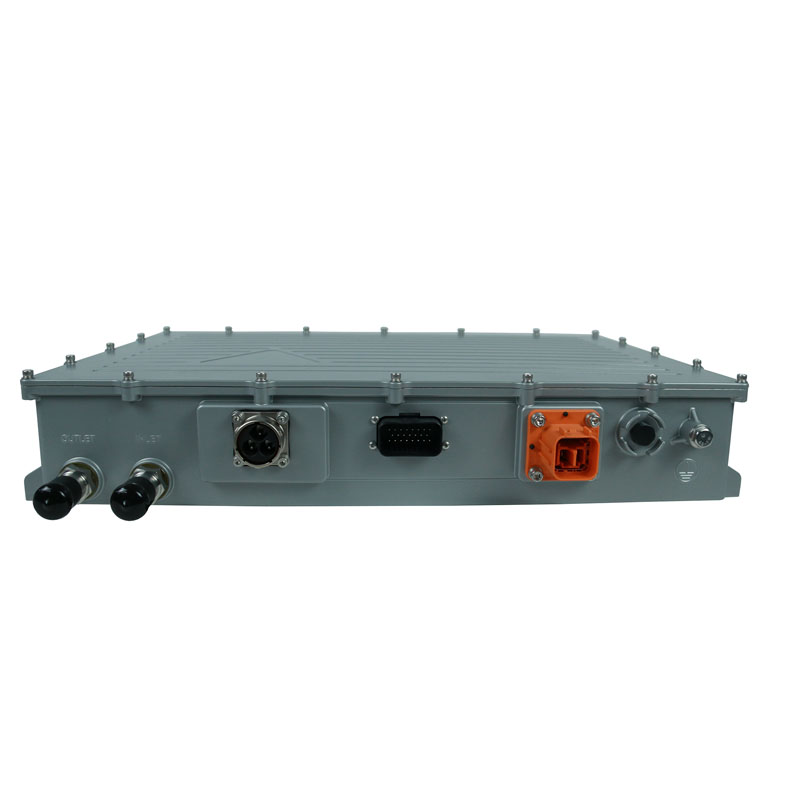

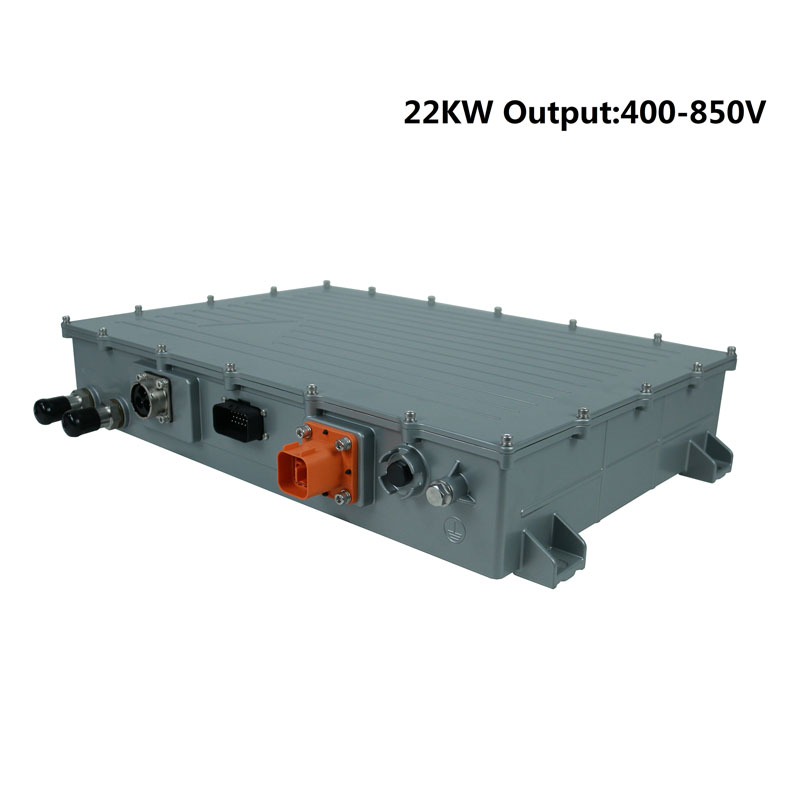

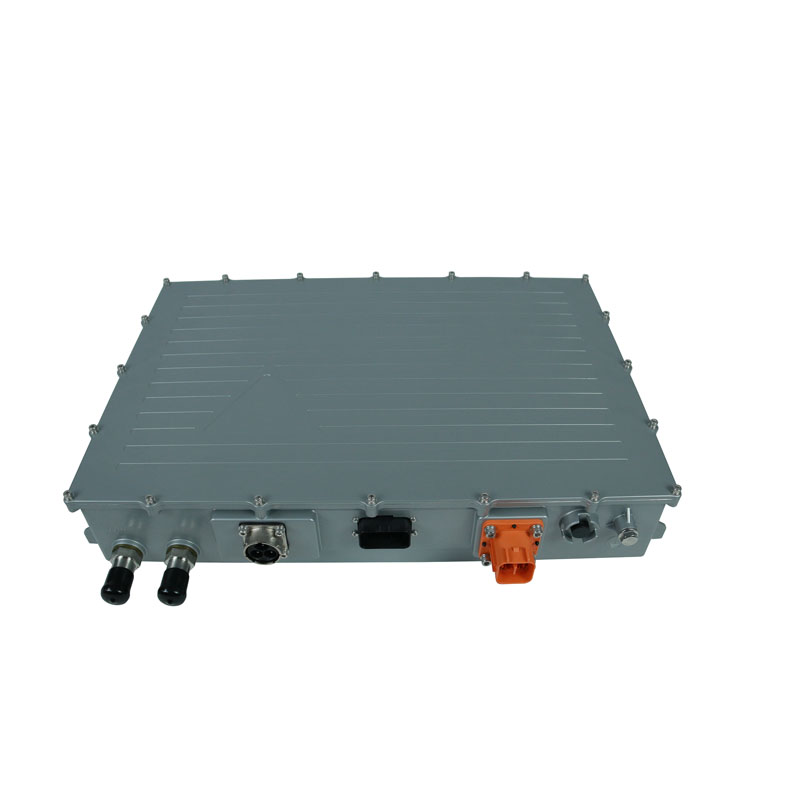

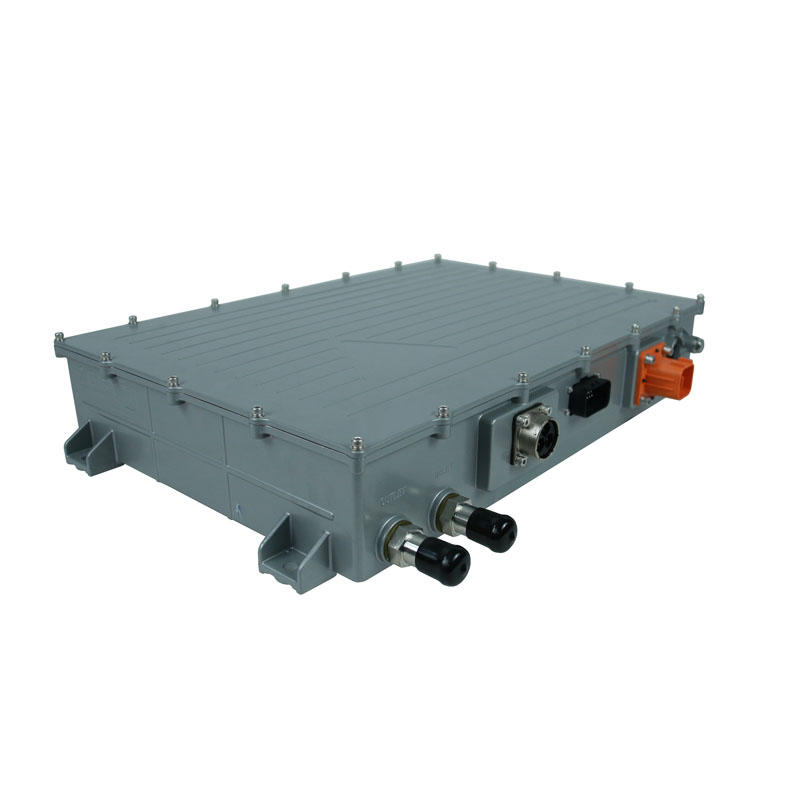

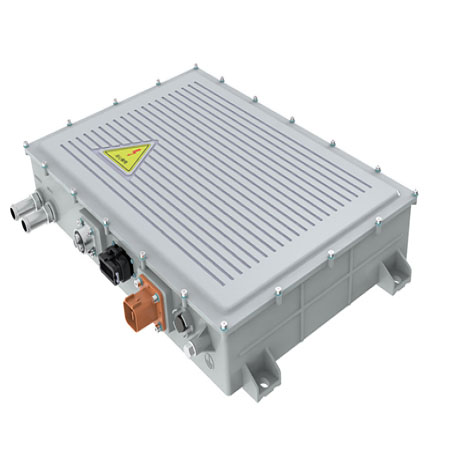

SW-AS22000 मालिका OBC (ऑन-बोर्ड चार्जर) विशेषत: बस आणि व्यावसायिक ट्रक यांसारख्या मोठ्या पॉवर चार्जर अनुप्रयोगांसाठी डिझाइन केलेले आहे. यात तीन-फेज एसी इनपुट आणि 400VDC ते 850VDC ची विस्तृत आउटपुट व्होल्टेज श्रेणी आहे. ओबीसी कंपन, थर्मल शॉक आणि अत्यंत तापमान श्रेणीसह कठोर वातावरणाचा सामना करण्यासाठी तयार केले गेले आहे.

SW-AS22000 मालिकेतील एक उल्लेखनीय वैशिष्ट्य म्हणजे त्याची लिक्विड कूलिंग सिस्टीम, जी उष्णता कार्यक्षमतेने नष्ट करण्यात मदत करते आणि इष्टतम कार्यप्रदर्शन सुनिश्चित करते. ओबीसीमध्ये IP67 संलग्नक देखील आहे, जे धूळ आणि पाण्याच्या प्रवेशापासून संरक्षण प्रदान करते.

ओबीसी प्रोग्राम करण्यायोग्य आहे, आत एम्बेड केलेल्या स्वतंत्र नियंत्रण युनिटमुळे. ही लवचिकता ग्राहकांच्या वैयक्तिक गरजा पूर्ण करण्यासाठी चार्जरला सानुकूलित करण्याची अनुमती देते. याव्यतिरिक्त, SW-AS22000 मालिकेत उत्कृष्ट मल्टी-ग्रिड अनुकूलता आहे, ज्यामुळे ती SAE J1772 आणि EN61851 सारख्या आंतरराष्ट्रीय मानकांशी सुसंगत बनते.

22kw OBC चार्जर प्रोसेसर-चालित चार्जिंग अल्गोरिदम वापरतो, जे चार्जिंग कार्यक्षमता ऑप्टिमाइझ करते आणि बॅटरी चार्जर आणि उच्च-व्होल्टेज (HV) बॅटरी दोन्हीसाठी दीर्घ आयुष्यासाठी योगदान देते. हे अल्गोरिदम हे सुनिश्चित करतात की चार्जिंग प्रक्रिया चार्ज होत असलेल्या बॅटरीच्या विशिष्ट वैशिष्ट्यांनुसार तयार केली गेली आहे, त्याची कार्यक्षमता आणि दीर्घायुष्य वाढवते.

ॲप्लिकेशन रेंजच्या दृष्टीने, स्टारवेलने उत्पादित केलेली PCHG-AS22000 मालिका विविध प्रकारच्या बॅटरींना सपोर्ट करते. यामध्ये लीड-ॲसिड बॅटरी, लिथियम-आयन बॅटरी, टर्नरी लिथियम-आयन बॅटरी आणि लिथियम आयर्न फॉस्फेट बॅटऱ्यांचा समावेश होतो. 22kw OBC चार्जर विशेषतः या प्रकारच्या बॅटरी प्रभावीपणे आणि सुरक्षितपणे चार्ज करण्यासाठी डिझाइन केले आहे.

शिवाय, SW-AS22000 मालिका CAN BUS प्रोटोकॉलद्वारे संप्रेषणास समर्थन देते, ज्यामुळे ती वर्धित नियंत्रण आणि देखरेख क्षमतांसाठी इतर वाहन प्रणालींशी समाकलित होऊ शकते.

मुख्य वैशिष्ट्य

★तीन फेज एसी इनपुटचे अनुपालन.

★SAE J1772 आणि EN61851 चे पालन.

★ कॉम्पॅक्ट आणि हलके बांधकाम.

★ सतत शक्ती आणि सतत चालू चार्जिंग सक्षम.

★कंपन-प्रतिरोधक आणि ऑन-बोर्ड वापरासाठी IP67.

★कॅन बसवर फर्मवेअर अप-ग्रेडेबल.

★DC उच्च व्होल्टेज इंटरलॉक लूप (HVIL) संरक्षण.

★ अचूक आणि कार्यक्षम चार्जिंग पॉवर.

कार्य आणि वैशिष्ट्य:

प्रकार	22KW ऑन-बोर्ड चार्जर
मॉडेल	SW-AS22000
आउटपुट व्होल्टेज रेट करा	700V
चार्जिंग मोड	प्रतिसाद मोड (संवाद करू शकतो)

एसी इनपुट	3-टप्पा	युनिट
इनपुट व्होल्टेज श्रेणी	१५२-४६५	V
इनपुट वारंवारता श्रेणी	४७ - ६३	Hz
एसी वर्तमान THD	< 5	%
पॉवर फॅक्टर	> ०.९९
कार्यक्षमता	> 94 @ 50% ते कमाल भार	%
कमाल इनपुट वर्तमान (ईएफएफ)	64	A
कमाल इनपुट पॉवर	22	kVA
INRUSH चालू	< 40 @ 380 Vac	A

डीसी आउटपुट		युनिट
व्होल्टेज प्रोग्राम करण्यायोग्य श्रेणी	400 - 850	Vdc
मि. व्होल्टेज स्थिर उर्जा श्रेणी	700	Vdc
चार्जिंग व्होल्टेज अचूकता	≤1	%
चार्जिंग वर्तमान अचूकता	≤५	%
चार्जिंग करंट रिपल ऍम्प्लिट्यूड	≤1	%
कमाल आउटपुट शक्ती	11	किलोवॅट
कमाल चार्जिंग करंट	18	ॲड
आउटपुट प्रतिसाद वेळ	≤५	S
प्री-चार्जिंग	अंतर्गत

चार्जिंग फंक्शन
चार्ज फंक्शन	BMS संप्रेषणानुसार चार्जिंग
संप्रेषण कार्य	CAN बस नियंत्रण
संप्रेषण प्रोटोकॉल (BMS ला)	SAE J1939 द्वारे/ग्राहकाद्वारे परिभाषित
कॅन कम्युनिकेशन बॉड रेट	250/500 kbps, टर्मिनेट रेझिस्टरशिवाय.
एसी चार्ज कंट्रोल	अनुपालन SAE J1772 आणि EN 61851 जेव्हा SAE J1772 सक्षम केले जाते, तेव्हा चार्जर SAE J1772 चे पूर्णपणे पालन करते पॉवर स्टेशन (EVSE SAE J1772 अनुरूप, स्तर 1 आणि 2). जेव्हा EN 61851 सक्षम केले जाते, तेव्हा चार्जर EN 61851 चे पूर्णपणे पालन करते विद्युत घर.
जागू	12V सिग्नल हार्डवायर वेक BMS वेक-अप कमांड CP,CC सिग्नल उठला
